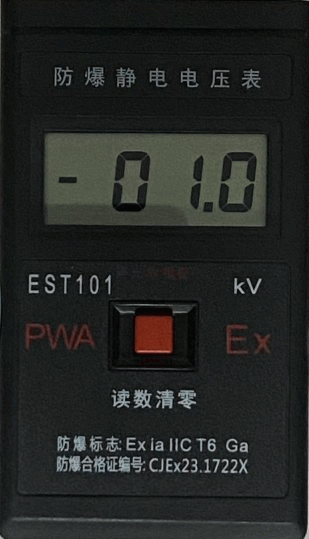

ＥＳＴ101防爆型靜電電壓表

一、概述

EST101型防爆靜電電壓表是在吸收國內外先進靜電儀錶的基礎上,經廣大用戶10多年使用並多次改進的新型高性能、低價格靜電電壓表（靜電電位計）。本儀錶防爆性能好,防爆標誌為EiaⅡCT6。能在各類爆炸性氣體（如汽油、二硫化碳、市用煤氣、乙烯、乙炔、氫、苯等）中使用。防爆檢驗合格，防爆合格證編號為：CJEx18.0724。

目前國內外的靜電電壓表按是否接觸被測物體可分為接觸式和非接觸式兩種靜電電壓表。由於接觸式靜電電壓表測量時接觸被測物體會放電,測量過程就存在放電引燃的危險,所以在危險場所不能使用,國外有的標準就禁止在危險場所使用接觸式靜電電壓表。國內外有許多非接觸式靜電電壓表，但有些不是防爆的，不能在爆炸性危險場所使用。有的探頭設計得不合理，其金屬部分直接露在外面，有的甚至沒有保護措施，這樣在測量時若偶然與被測物體接觸，則可能會發生放電，有可能造成事故。我們在研究了國內外許多非接觸式靜電電壓表的基礎上，設計了＂防放電－自我保護＂的新型探頭，開發了EST101型防爆靜電電壓表，該表的探頭置於殼內，且金屬探頭的外側有絕緣保護層，這樣..大限度地減小了放電的概率和減弱了放電的強度，而且儀錶本身也不會受到外來靜電（如人體觸摸探頭）的損壞。EST101型防爆靜電電壓表成為目前國內外防爆性能..好的靜電電壓表，已經取得了國家有關部門的防爆合格證，能在任何爆炸性氣體環境中使用。CJEx18.0724

本儀錶適用於測量帶電物體的靜電電壓（電位）,如導體、絕緣體、及人體等的靜電電位。還可測量液面電位及檢測防靜電產品性能等。廣泛適用於石油、化工、油庫、消防、電子、國防、航太、天燃氣、印刷、紡織、印染、橡膠、塑膠、噴塗、醫藥等科研、生產、儲運安全管理部門中有關靜電的測量。是現場靜電檢測的理想儀錶。

二.特點

三、主要技術指標

1. 本質安全防爆型, 防爆標誌:ExiaⅡCT₆。
2. 非接觸式測量。輸入阻抗＞10¹⁶Ω。
3. 測量範圍: ±30V ～ ±80KV。
4. 測量誤差: ＜ ± 10 %。
5. 顯示: 3 1/2位元液晶顯示,極性顯示
　　超量程顯示, 電池欠壓顯示。
6. 有讀數保持功能。
7. 使用環境: 溫度 0℃～40 ℃,相對濕度小於 80%。
8. 電源:6F22型 9V積層電池一節, 功耗小於 15mW。
　　一節電池一般可使用一年。電池自動關機節電功能（2007年7月份以後新增加此功能）
9. 儀錶尺寸及品質: 120mm×70mm×32 mm , 約 0.2kg(包括電池)。

四、典型應用與測量原理

4.1 測量物體表面電位

開機與清零

在遠離被測物體（..好遠離被測物體1米以上）或電位為零處（如接地金屬體或地面附近）將電源開關撥到ON的位置，此時顯示值應為零或接近零（末尾數字..好不超過3〕。若不為零，可將開關撥回OFF位置（清零與關機是在同一位置，往前撥時稍用力推）後再撥回ON位置。

由於數字儀錶的靈敏度和解析度比指針儀錶較高，易受周圍靜電及操作人員帶電的影響，按下測試按鍵後有時顯示不為"000"而有尾數"?"，但其測量誤差可以忽略。若對測量結果要求較準確，可從測量讀數中減除初始讀數。

測量與讀數

將儀錶由遠至近移到離被測物體的距離為10cm處（從儀錶前端的凹槽計算測量距離）讀取儀錶的讀數，單位為千伏(kV)。當被測物體的電位變化時，讀數也變，為了讀數方便，將"讀數保持"開關按下，即保持讀數不變，可將儀錶移到方便讀數之處讀數。鬆手後儀錶將自動恢復顯示。

4.2 檢測防靜電產品性能

用本表能迅速檢測一些防靜電產品的性能。用尼龍或塑膠薄膜摩擦待檢測的紡織品（如工作服、布料）、地板、地毯、工作臺、包裝箱、泡沫、塑膠管元件盒等表面，用EST101防爆靜電電壓表測量待檢測物體的表面電位，如果其表面電位越低（或下降越快），則其防靜電性能越好，否則防靜電性能不好。

4.3 接觸式測量

增加一圓形平板電極，即可以接觸測量物體的電位。採用接觸式測量,可以測量導體、人體電位和測量油面電位 （需要增加較多輔助附件，且操作者要非常有經驗才能減小誤差），測量油面電位，強力推薦配有接觸式測量靜電計的完全符合國家標準EST202油面電位系統。在較長時間的測量中（如測量油面電位時），儀錶本身的漂移會影響測量的準確度，這時可以讀完一次讀數後將儀錶移開圓形平板電極1米以遠處清零後進行下一次測量。每次測量之前都清零，因每次測量時間較短，其漂移就很小，由多次這樣測量的結果就可以描繪出過程很長但變化較慢的電位變化曲線。

4.4 測量原理

本儀錶感測器採用電容感應探頭（本儀錶的探頭位於儀錶的前端，與儀錶成一體〕，利用電容分壓原理，經過高輸入阻抗放大器和A/D轉換器等，由液晶顯示出被測物體的靜電電壓，如圖1示。為保證讀數的準確，本儀錶設有電池欠壓顯示電路以及讀數保持等電路。

五、面板功能介紹

七、注意事項

1、當顯示“LOBAT”符號時，應換電池。本儀錶耗電極省，間斷使用時一般一年更換一次電池即可。更換電池應在安全場合進行，打開電池蓋即可更換電池。本儀錶使用一節6F22型9V電池。長期不使用儀錶時應將電池取出。

2、當發現故障時，請與本廠維修部門聯繫進行修理。請勿自行拆卸，以免影響儀錶的防爆性能。本表保修期為24個月，在保修期內如發現非人為故障，本廠免費維修或調換。

3、為節省電池，2007年7月起改進時增加了自動電池關機功能，以防忘記關機後將電池耗盡，同時也可以減小漂移的影響。

八、儀錶的校對

把高壓電源、標準電極板（φ＝60cm）和準確度高於1％的接觸式靜電電壓表按圖示連接。將待校對的靜電電壓表固定使得其探頭與電極的距離為10cm，調整高壓電源電壓，記錄標準靜電壓表的讀數V1和待校正的靜電電壓表的讀 數V2。由於本儀錶的顯示是線性的，即便使用其他的電極（如直徑不是φ＝60cm，或形狀不是平板的電極），本儀錶讀數僅相差一個係數 k=V1/V2，計算出這個係數後將測量的讀數乘以這個係數 k即可準確地測量其他形狀（如管、線或非平面等）、不同大小和按不同距離測量物體的表面電壓（電位），若按電場強度校對，則可用於測量靜電場強E。若按表面電荷密度校對，則可測量物體的表面電荷密度σ。

   靜電電壓表校對方法

* 用直徑為60cm圓板電極校對，測試距離為10cm。

EST101防爆靜電電壓表介紹
