EST712C驻极机固定安装使用
北京华晶汇科技有限公司
北京市西城区
技术支持：黄博士 133 6607 9273 （微信）
使用前重要注意事项！！！
注意：
1.本设备不能安装在易燃易爆场所
2.设备须接地、且输出与驻极棒安装好并接好线地，才能通电

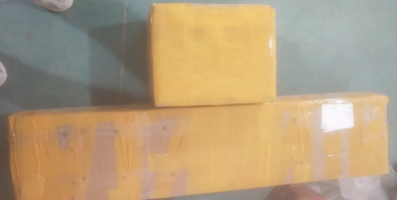

收货与验货：2个包装：
.png)
1主机
2.驻极棒
3.电源线
三、安装指南
3.1设备必须接地才能安全工作，本设备地线使用电源插座的电源地，但由于有些插座接触不可靠，必须将本设备的专用接地与工厂设备的地线相接，起到可靠的双重接地
因为有的厂房可能电源线中没的保护接地， 为保证接地更可靠，本设备另设计有一专门的接地金属端子（仪器后面，输出线OUTPUT下面金属端子）
双接地：电源线接地+接地端(GND)接地，双接地，保证接地可靠

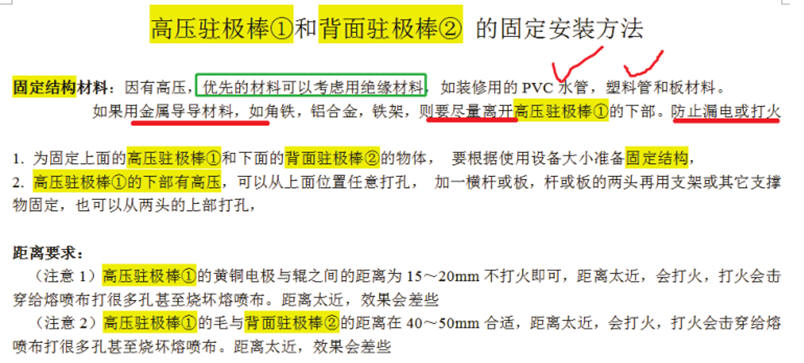

1. 安装固定
可以两头打孔固定, 也可以上面打孔固定。
2.驻极棒的安装位置

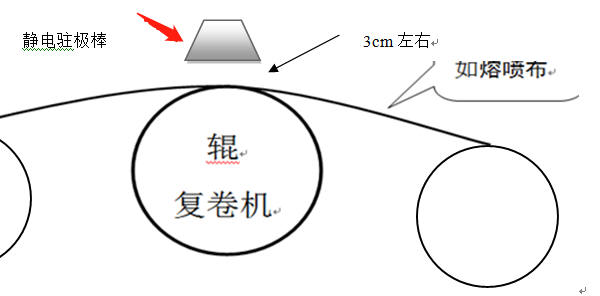

2.1 驻极棒可安装在金属辊之上，离金属辊的高度约3厘米左右
2.2. 驻极棒可安装在金属辊之上，离金属辊的高度约3厘米左右

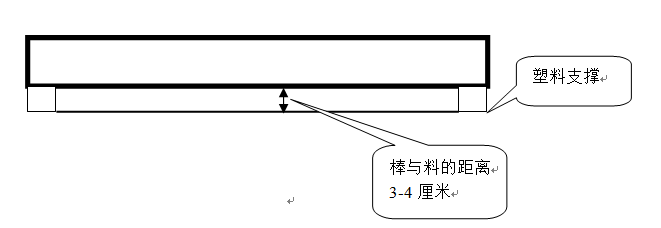

3.2.2 驻极棒也可安装在金属平板，或传送带之上，离传送带或金属板的高度约3厘米左右
.png)
驻极棒也可安装在金属平板，或传送带之上，离传送带或金属板的高度约3厘米左右
.png)
.png)
.png)
.png)
.png)
.png)
.png)
接线

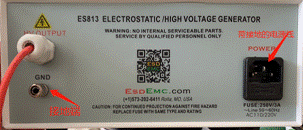

接地线
设备必须接地才能安全工作，本设备地线使用电源插座的电源地，但由于有些插座接触不可靠，必须将本设备的专用接地与工厂设备的地线相接，起到可靠的双重接地
因为有的厂房可能电源线中没的保护接地， 为保证接地更可靠，本设备另设计有一专门的接地金属端子（仪器后面，输出线OUTPUT下面金属端子）

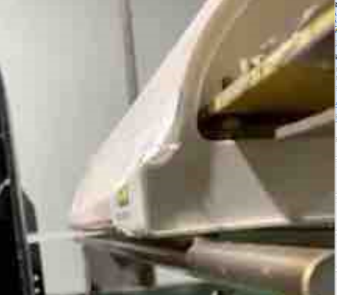

将红线穿入孔中
红夹子夹住铜线

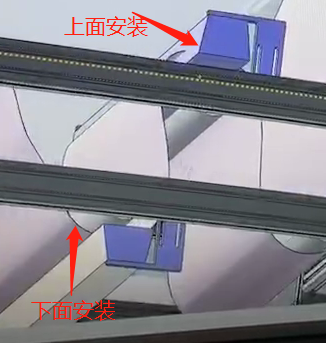

上下驻极时，两上下的毛对齐更好：
.png)
1. 大轮收料机的安装
使用操作
4．
使用说明及注意事项
4.1 通电前本设备必须可靠接地（后面板GND）保证安全可靠工作
可与设备地、大地、实验室地、电源地用多股导线相接
4.2
驻极机输出红线（HV OUTPUT）与驻极棒内铜线相接
4.3 按下合上电源(POWER ON)，显示数字
按下高压开关(HV CONTROL) 红灯亮即工作
左边的显示60左右，右边的数字显示3 （如2~6都可以）左右正常
.png)
使用注意事项：
通电前本设备必须可靠接地（后面板GND）保证安全可靠工作
可与设备地、大地、实验室地、电源地用多股导线相接
重要事项
1. 设备必须接地可靠, 电源要有接地线的3线3孔插座，或接工厂地
2. 静电发射棒离地的高度要3cm左右
3. 不可触摸静电驻极棒，
4. 关电后，还会有残余静电，可通过接地线放电消除，也可以关电较长时间（半小时）后自动消除
EST712C静电驻极N95口罩布熔喷布无纺布静电驻极机静电驻极棒 (高效、易安装
从过滤效率原来不到20%，经过驻极后从10多天后国家检测站还能达到95
