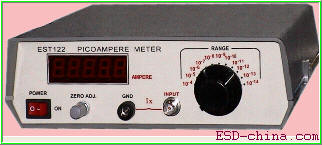

EST122 皮安电流表(皮安pA)/飞安(fA表)



、主要特点

电流测量范围 极宽:从毫安、微安、纳安、皮安到飞安(±1fA~±20mA)

体积小、重量轻、准确度高

4.1/2数字显示

性好稳定、读数方便

有两种测试模式:普通模式(NORMAL)和低阻模式(FAST),在普通模式(NORMAL)即可以很简便扩展到测量更大的电流,也能测量极微弱电流和测量电容较大的测量对象。

在低阻快速模式(FAST)下,其输入端压降几乎为0(μV量级),在测量电路中几乎不产生压降,也即电流表的内阻几乎为0[1],所以不会影响原电路中的电流,这种方式下测量精度更高,适用于测量低压 降高内阻的测量对象。

外加直流电压源可用于测量超高电阻。



、技术指标

1. 电流测量范围为±20×10-3A±1×10-15A  (±1fA±20mA) ±1飞安到±20毫安

2. 表头显示:   4.1/2LED显示

3. 基本准确度 0.51%

4 使用环境: 温度:0℃~40℃,相对湿度<80%

5. 供电形式:  AC 220V50HZ,功耗约5W

6.普通模式(NORMAL)和低阻快速模式(FAST), 直接切换,直接读数。



典型应用

1.测量防静电鞋、导电鞋的电阻值

2、测量防静电、导电材料的电阻及电阻率(ISO1853,GB/T 2439)

3、测量计算机房用活动地板的系统电阻值

4、测量绝缘材料电阻()

5、光电二极管暗电流测量

6、物理,光学和材料研究

用电流表测量电流时,电流表的内阻越小或测量时的压降越小时对原测量电路的影响越小,EST122皮安表FAST模式时内阻几乎为0,在电路中的最大压降也不会超过200μV,所以测量时精度高。

五、典型应用

1、导电和防静电橡胶、塑料—电阻率测量

(标准ISO1853)这种方法又叫四电极方法,因为测量时用两个电压电极和两个电流电极。所以叫四电极,如图示,将试样(10mm150mm宽,70mm150mm长,2.4-6.3mm)。将相距10-20mm的两电压电极放置在测样上,把FS3型静电计(另购)与两电压电极按图连接好,且电压电极与电流电极的距离要大于20mm以上,把PB-12型电流表串在A的位置,施加电压,读取1分钟后FS3静电计的电压V和电流表上的电流I,用下式计算平均电阻:

    R(平均电阻)=V(静电计读数)÷I(流过试样的电流)

    再计算电阻率:

    电阻率ρ=R(平均电阻)×S(测样截面积)÷L(电压电极距离)

2、测量防静电胶底鞋、导电胶底鞋的电阻

(国家标准GB438684)按下图把PB-12型电流表串在A的位置,用电压表V测量电压,施加电压,读取电压V和电流表A上的电流I,用下式计算电阻:

             R(鞋的电阻)=V/I
