EST901皮秒方波脉冲发生器，纳秒方波发生器，纳秒噪声发生器，纳秒陡波发生器

一、概述：

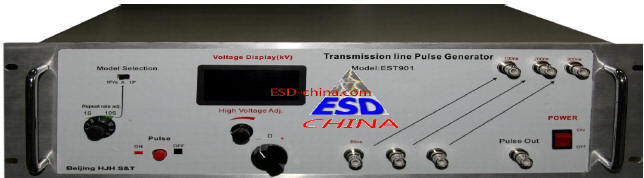

EST901快速矩形波脉冲发生器输出波形上升极快的高压方波超陡波波脉冲，输出上升时间可以快到小于100皮秒(0.1ns)纳秒，最高脉冲电压可达±30kV，输出电压连续可调的矩形快速脉冲，脉冲宽度5ns-200ns（也可由用户定做）,输出脉冲可以单次也可重复，可用于绝缘材料空间电荷的高分辨率的准确测量，保护器件TVS, MLV和电磁脉冲保护器件等保护器件的I-V特性测试和芯片ESD测试的理想设备。

二、技术指标：

1　输出脉冲电压：0.01～±5kV连续可调(其它电压可以定做)

矩形波脉冲(TLP)发生器系列	最高输出脉冲幅度	脉冲上升时间
EST901-1	0～±1kV	0.1ns～0.3ns
EST901-2	0～±2kV	0.1ns～0.4ns
EST901-5	0～±5kV	0.2ns～0.5ns
EST901-10	0～±10kV	0.3ns～0.6ns
EST901-20	0～±20kV	0.4ns～0.7ns
EST901-30	0～±30kV	0.5ns～0.8ns

2. 脉冲上升时间：100ps(0.1ns)～0.8ns　(可定做）

3. 脉冲宽度：1ns～1000ns (其它脉冲宽度要求可定做）

4. 输出波形：矩形、Delta波，指数波等，可定做

5. 输出阻抗: 50Ω (其它输出阻抗可订做）

6. 电压显示分辩率：1V 或0.1V

7，输出脉冲重复频率：手动：单次(1P,只触发1次)

　自动：重复连续可调, 从0.02Hz到200kHz (根据电压定）或远程控制

可变脉宽纳秒发生器，噪声发生器，陡波发生器

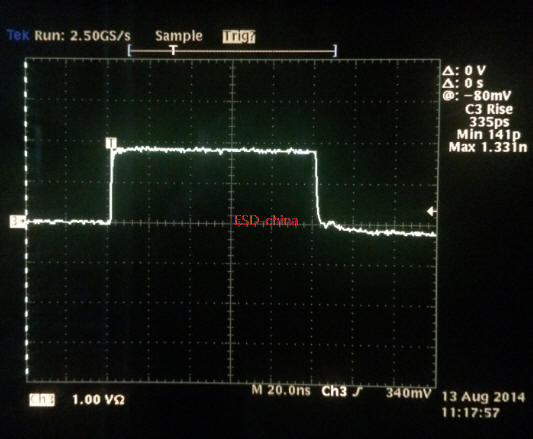

100ns 脉冲宽度（时基20ns)

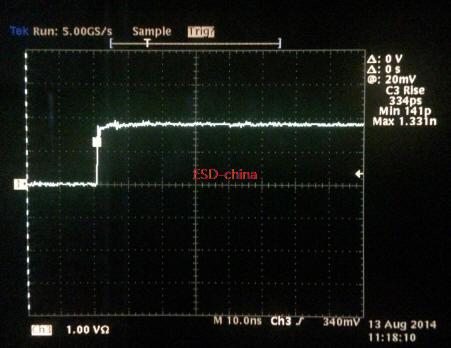

上升前沿0.334ns=334ps (10ns时基)

上升前沿沿波形约0.251ns=251ps 0.1ns时基

上升时间小于1ns, 脉宽100ns, 1～±10kv 纳秒发生器，噪声发生器，陡波发生器

三、典型应用：

纳秒级皮秒超陡前沿脉冲高压发生器在空间电荷的测量的应用（NEW）

ESD保护器件TVS性能测试

电磁兼容(EMC)试验

强电磁脉冲敏感度(EMI)试验

电磁环境效应(E³)试验

电磁脉冲防护器件测试方法：限幅响应时间和过冲峰值电压测试

时间的科学记数法：

1ms (毫秒) 1毫秒=0.001秒=10^-3秒＝千分之一秒
1μs (微秒) 1微秒=0.000001=10^-6秒＝百万分之一秒
1ns (纳秒) 1纳秒=0.0000000001秒=10^-9秒＝十亿分之一秒
1ps (皮秒) 1皮秒=0.0000000000001秒=10^-12秒＝万亿分之一秒
　
