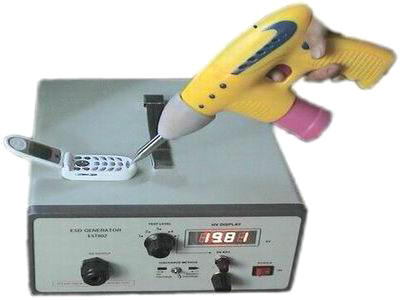

EST803静电放电发生器 0.01～±30KV

ESD Generator Model 803

静电放电模拟器(ESD Simulator),静电放电枪(ESD gun)

IEC61000-4-2，GB/T 17626.2、《电磁兼容试验和测量技术静电放电抗扰度试验》

汽车车载电子设备ESD测试ISO10605标准、GB/T19951-2005或医疗行业电子设备抗静电试验用，也可以订做任意放电R/C网络

一、概述

EST803静电放电发生器全部技术指标完全满足并优于国际标准和国家要求（标准要求输出电压偏差小于5%, 而EST803优于1%)。其试验电压可从0起连续可调且稳定性和精度极高，基本模块完全满足并优于IEC61000-4-2国际标准和GB/T 17626.2-1998国家标准要求，它也可满足其他静电放电标准，它是一种高性能、高可靠性，使用方便，价格低廉的电磁兼容检测工具，得到广大电磁兼容(EMC)和静电放电(ESD)科研人员、技术人员及工作的赞赏。

电子产品静电放电抗扰度试验是电磁兼容性(EMC)的*..重要的试验之一，国家标准GB/T 17626.2-1998 《静电放电抗扰度试验》（等同于国际标准IEC61000-4-2）有非常明确的试验要求，随着电子产品的集成度越来越高以及环境电磁环境越来越复杂，其标准也必定会越来越严酷。为了满足国家标准GB/T 17626.2和国际标准IEC61000-4-2的要求和CCC电磁兼容认证，我们开发了EST803静电放电发生器。

二、主要特点 (10大优点）

输出电压：0～±30KV
适用更多的应用领域以及未来新标准的要求。既适用于常用电子设备ESD试验，也适用于特殊行业如汽车车载电子设备ESD试验。目前多数静电放电模拟器(发生器)的接触放电(CD)约为9kV,空气放电(AD)电压约为16.5kV,
数字显示，高精度(优于1%)，高稳定（0.5%)，
优于国际/国家标准，国际/国家标准为5%
最高分辩率可达0.01kV(10V)。国际上大多数静电放电模拟器的分辩率0.1kV
预置国际/国家标准中的10种放电电压5个严酷度工业级
让您免去了进行工业级试验时反复调节放电电压值的劳累，使得操作迅速准确更为方便。(部分国外的静电放电发生器没有预置这些常用的工业等级放电电压值，使用时得来回反复调，既累也不准确，有时还得去找标准才知调到多少才符合标准，如工业3级的接触放电电压是多少，而工业3级的空气放电电压又是多少，非一般电子工程师全记得10个工业级放电电压值，而EST803把这10种工业等级5个五个严酷度全预置在主机内，使得非静电放电专业人员操作方便、试验迅速、准确、安全)
优化电路设计，放电波形完全满足国际标准和国家要求，EST803采用美国技术，中美国国际项目合作多年的部分新成果，由留美回国博士设计研制改进，使得放电波形完全满足并优于国际标准和国家要求。

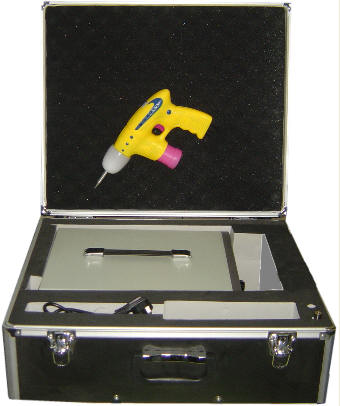

轻便的静电放电枪（包含放电头时枪的重量约500克，轻便的静电放电枪!），使得试验非常方便，直观，舒适，使您在测试中避免疲劳；如果试验人员手拿几kg的静电放电枪反复试验，其辛苦与疲劳是可想而知的。
使用的安全性和操作的便捷性有机地结合，
关键器件设计耐压比国际/国家标准要求高,使得人员和设备更加安全
放电方式可以单次、1次/秒和20次/秒多种放电脉冲选择；完全符合标准要求，也可根据用户设计其它放电频率。
多用途功能，可作为高精度（1%）、高稳定性（时漂小时0.1%）正负双极性连续调节（0～±30kV/1mA)的高压电源使用
交流AC85V-240V/50Hz国际通用电源供电，在任何国家和地区均能直接接电工作。

三、主要技术参数

储能电容 (Cs+Cd)：150 pF
（测量汽车电子产品时可用150pF或300pF储能电容,也可以根据用户要求订做或更换）

放电电阻（Rd)： 330 欧姆　
（测量汽车电子产品时可用2k欧姆放电电阻,也可以根据用户要求订做或更换）

充电电阻(Rc)： 50M与100M欧姆之间

输出电压：0 ～ ±30KV(标称值）连续可调,电压*..小分辨率10V.

输出电压示值的容许偏差：±1% (1～±30kV)

输出电压极性：正和负极性

保持时间：　大于5s，

放电操作方式：单次放电、20次/秒、1次/（1～10秒）连续可调

输出电压稳定性: <0.5% （24小时）

电压显示：4位1/2位发光管时显示，电压显示分辨率:10V

预置试验等级：
预置国际或国标准10个工业等级放电电压值，使得非专业人员操作极为方便、迅速、准确、安全。
接触放电等级：1级(±2kV），2级(±4kV）,3级(±6kV），4级：(±8kV）和X级(0 ～ ±30KV)任意连续可调
空气放电等级：1级(±2kV），2级(±4kV）,3级(±8kV），4级：(±15kV）和X级(0 ～ ±30KV)任意连续可调

方便可更换的接触/空气放电头

放电电流上升沿: 0.7nS～1nS

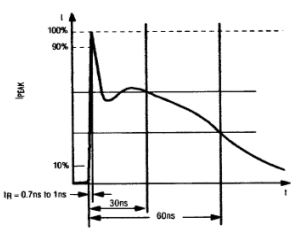

放电电流波形及脉冲参数：满足IEC/EN61000-4-2标准或国家标准GB/T 17626.2-1998要求：
　

等级

指示电压(kV)

放电的第一个峰值电流(±10%)A

放电开关操作时的上升时间tr (ns)

在30ns时的电流(±30%) A

在60ns时的电流(±30%) A

1

2

3

4

2

4

6

8

7.5

15

22.5

30

0.7-1

0.7-1

0.7-1

0.7-1

4

8

12

16

2

4

6

8
