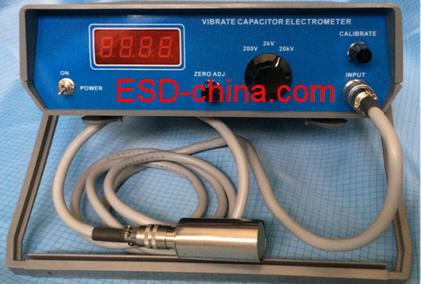

EST102振动电容式静电计

  (2014款增加了自校准信号源和信号输出功能,使得测量准确度更高、可与记录仪或通过EST406与电脑相接 ,在电脑上显示数据和曲线)





1.特点

bullet

采用振动电容调制技术,克服了目前直流放大静电表在长时间测量过程中的漂移 ,在带电离子环境中能准确长时间在线连续监测静电

bullet

长时间测量不用清零,克服了目前市场上大多数静电测量仪测量前要清零、定时清零或由于清零方法不对所造成的误差;

bullet

空气湿度大、灰尘多的车间环境也能正常工作

bullet

即可接触式测量,也可非接触测量,对被测量物体静电影响小,既能测量导体静电,又能测量绝缘体上的静电

bullet

宽测量范围,宽测量范围,0.1V20kV 测量范围宽的非接触式静电计 (分三档) 分辨率高,

bullet

既可测量静电电压,又可测量静电电场

bullet

既能迅速准确测量,又能长时间远距离监察和监控,

bullet

模拟输出,便于数据记录与控制,

bullet

可加USB接口与软件:EST406-1型USB接口与软件 实时将数据传送到电脑显示数据和曲线、存储。

bullet

1kV/100V自校准功能,校准后误差可小于0.2%(准确度提高20倍以上,随时可自校准)



2.技术指标

测量范围:  0~±200V  (极低测量范围,最小可分辨出0.1V,非接触式测量)

       0~±2kV  (通用测量)

       0~±20kV  (高量程,适用大多数测量)

      (更高量程或更低量程可定做)

最高分辩率0.1V!

测量距离:1mm~100mm

准确度:优于±5%读数

LED数码显示

模拟输出,便于数据记录与控制

电源:220VAC <5W

尺寸:220mm×230mm×80mm

质量:2KG

工作环境:0~40℃, 90%RH

模拟输出:-100mV~100mV (其它可选-1V~+1V, 4-20mA, 0~5V, 请在订货时说明)

1kV/100V自校准功能,校准后误差可小于0.2%。





采用振动电容技术和大规模集成电路并优化设计,因而长时间使用也不会像直流放大式静电表产生累计漂移,采且独特的前级放大技术,既便在离子环境中 如模拟太空测量绝缘材料电荷分布使用也不会受到影响 ,而在空气湿度大、灰尘多的环境差如车间也能正常工作。所以可以作为长时间监测静电并有模拟输出口便于启动静电消电器工作或控制其它设备。

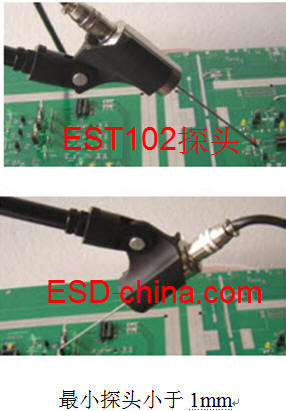

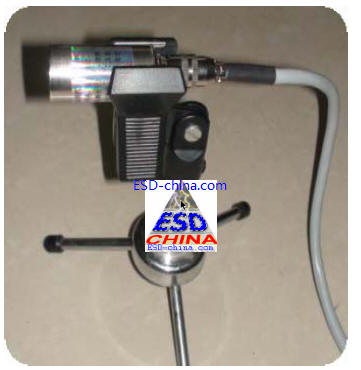

(EST102超小探头要专门订货!)

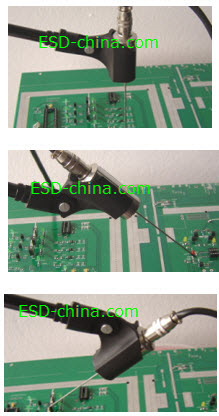

 (EST102高分辨率小探头要专门订货         EST102探头延长线,5米,10米,20米(订做)

4.典型应用

测量绝缘体、半导体或导体表面电位,

油面静电电压在线连续测量(国家标准GB6951)

光电、复印、驻极体的静电起电与表面电位研究

集成电路IC制造与处理,静电过程监测与控制

油面电位实时监测

大气云层静电场监测

静电监测和控制



应用实例:

(西安电子科技大学) 测量真空表面电荷密度分布

多通道大气电场监测仪  (兰州大学)

风砂电场监测仪

大气电场监测网

   电场是空间物理和空间环境一个很重要的参数,太阳活动和雷暴、冰雹的孕育、发展都会引起电场数值在一定程度上的变化。晴天大气电场的年平均值、日振幅和年振幅的长期变化,均与太阳黑子数的长期变化、太阳耀斑爆发、太阳磁扇形边界的扫过相关。通过研究在太阳活动期间电场的相对变化与磁场变化的相关性和与电离层参量变化的相关性,对研究太阳活动对近地环境的影响有重要的价值,是空间环境探测和空间天气研究重要的参数,是空间科学探测卫星和空间环境探测卫星主要探测项目之一。电场是雷电及冰雹形成过程中极重要特征性参量,监测和探测电场的数值及其变化对雷电及冰雹的预警有重要的作用。电场探测仪也是航天器安全升空保障的主要设备之一,还可作为沙尘暴和地震的监测仪器。

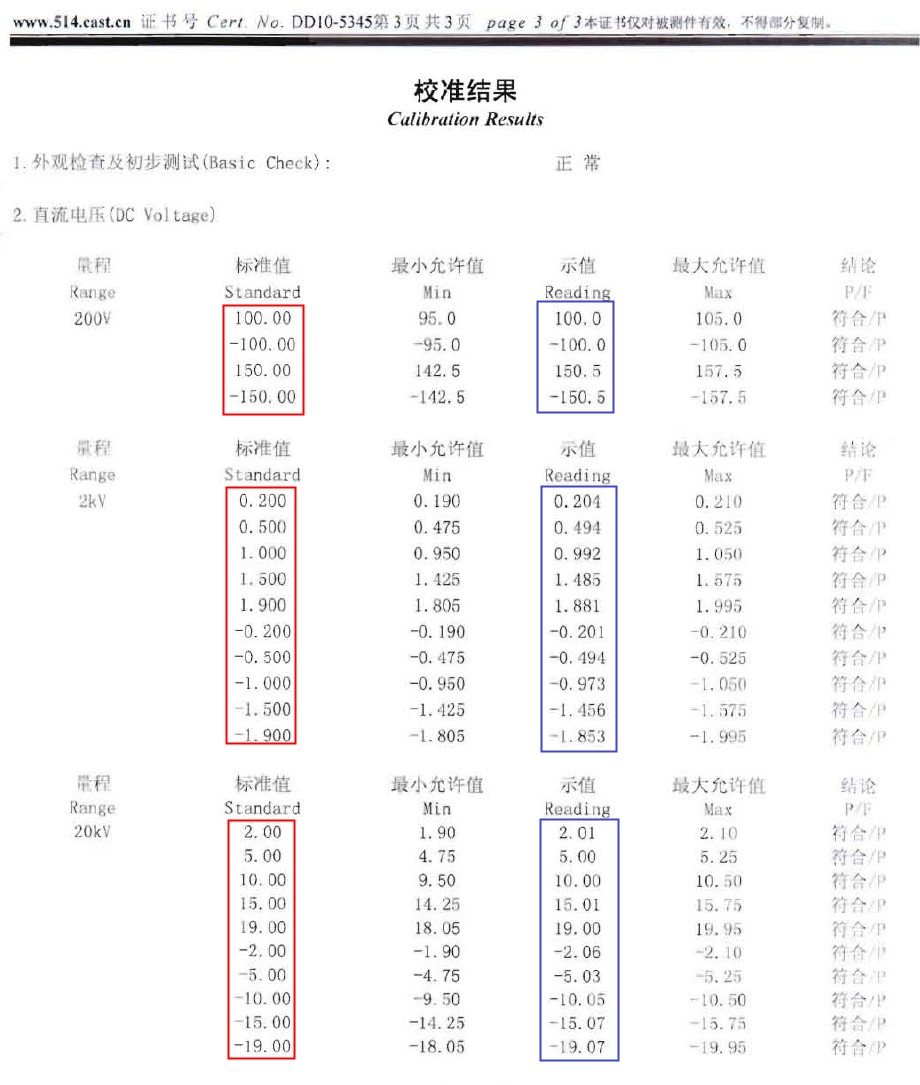

西安电子科技大学采购的EST102静电计校准证书 说明准确度优于技术指标要求



EST406-1 USB输出接口及软件(订货增购)

本仪器可以选装USB数据接口和软件,灵活简单的设置,立刻将测量结果实时在电脑上显示曲线和数据,省去了大量的复杂的编程的时间。

1.下载软件

     http://pan.baidu.com/s/1bpEn03H  (密码在仪器装箱清单中)

2.安装软件

USB与电脑连接后,按软件说明安装驱动程序,对于64位操作系统:

本系统工作在Win9X/MeWin2000/XPVISTAWIN7等常用操作系统下,支持64位系统, 安装64位系统时要将driver目录下的X64 内的"MPS SiUSB.dll"文件拷贝到C:/windows/sysWOW64/drivers文件夹内

第一步:先安装驱动1.Driver

将安装目录选择在 1.Driver/驱动

第二步:安装运行软件:2.Run-time Engine

第三步:运行EST406

对于64位系统时还要将driver目录下的X64 内的"MPS SiUSB.dll"文件拷贝到C:/windows/sysWOW64/drivers文件夹内

3. 设置软件

  Y=A+BX

设置系数A来实现调零功能,即仪器显示为0时,设置A的值来使电脑显示值也为0

设置系数B来实现放大倍数功能:即仪器显示某一值时,如1000,要通过设置B来使电脑显示值也等于仪器显示值或其它所需要的值

任意设置被测量Y的物理量名称:表面电压、电流、压力等,如图为电荷

任意设置被测量Y的物理量单位:V, kV, A, kPa, 如图为uC (微库)

任意设置垂直量Y的显示范围,如最大为2, 最小为-2。 即显示范围为-2~+2的测量范围,也可以设置其它范围

实时显示值,平均值,最大值,最小值

任意设置X的显示范围,如图为20(秒s)



更多内容,参考使用说明书

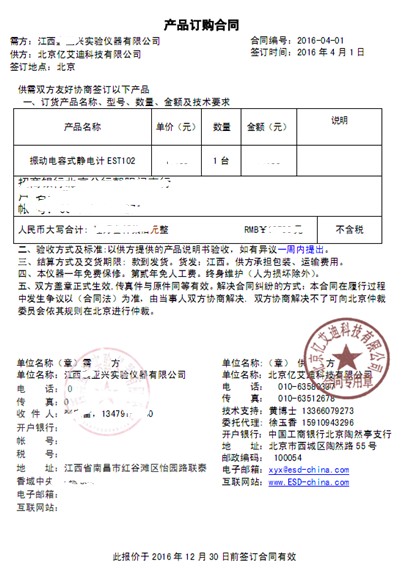

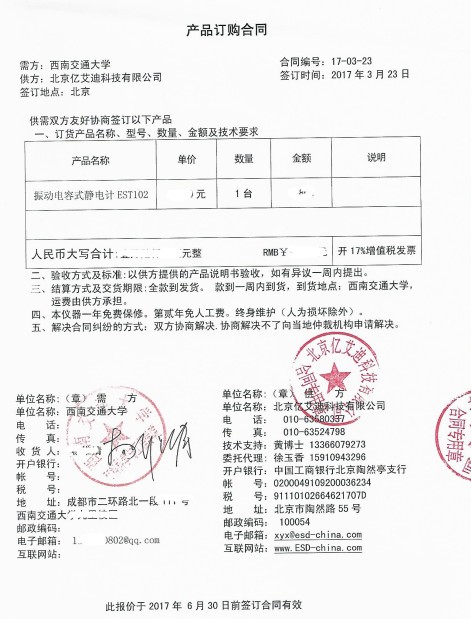

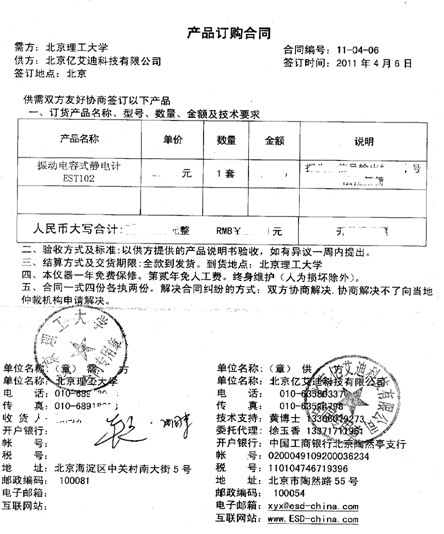

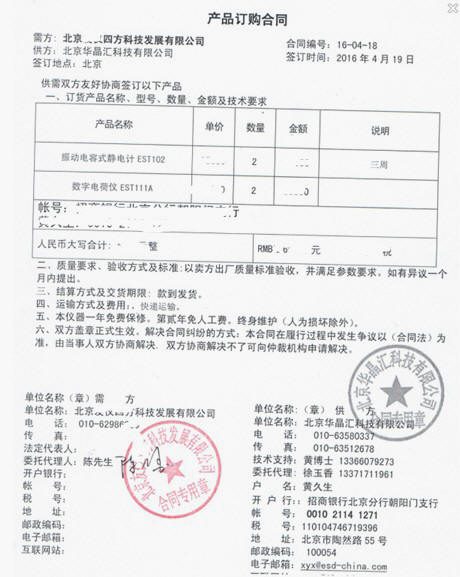

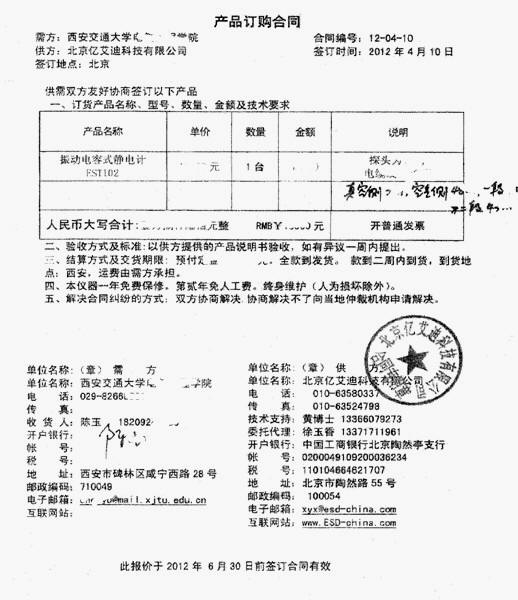

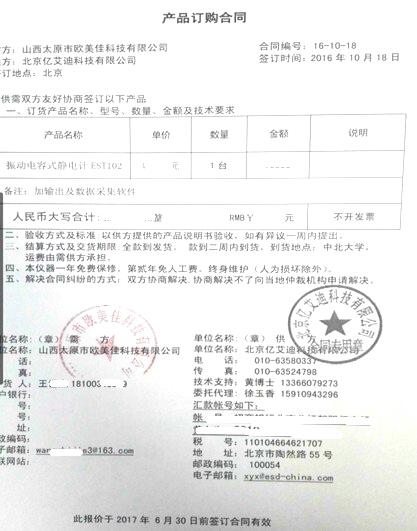

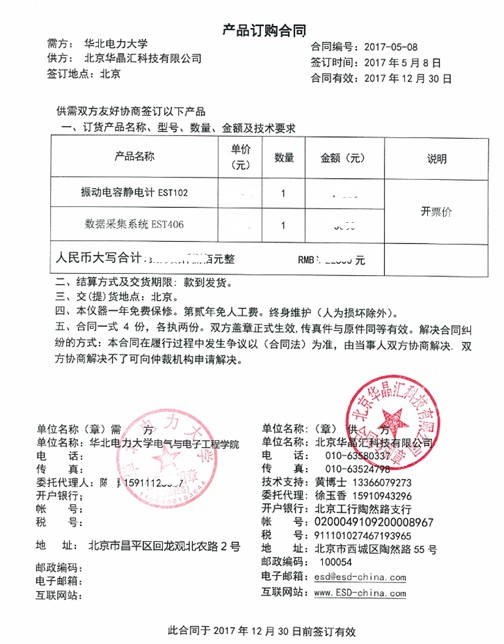

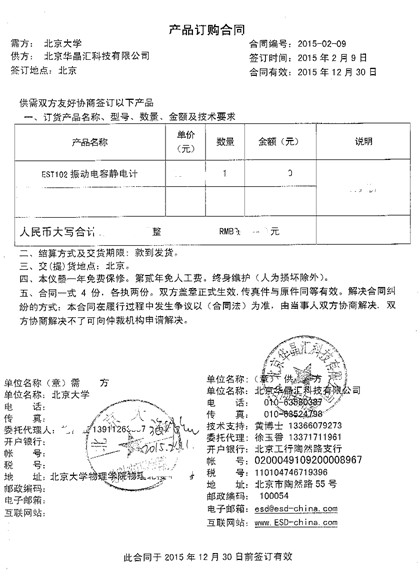

西安电子科技大学    上海第二军医大学  中国建设物资北京公司   更多客户.....

更多客户
