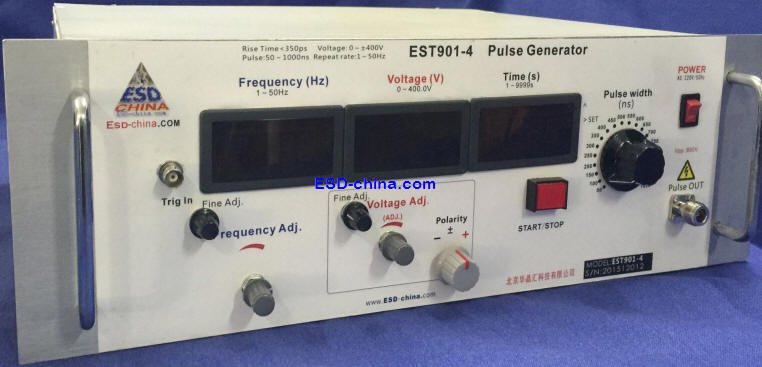

EST901-4 皮秒矩形波脉冲发生器
一、概述
EST901-4快速脉冲发生器由北京华晶汇科技有限公司和北京亿艾迪科技有限公司设计制造，它输出超快速前沿纳秒方波脉冲（上升时间小于350ps=0.35ns） 幅度连续可调(从0.1V到±400.0伏)，脉冲宽度从50ns到1000ns,( 50ns步进)，匹配阻抗50欧, 连续可调（步进0.1V）脉冲电压输出精度：误差小于5% 脉冲极性：正、负、正负交替，脉冲重复频率：1～50Hz (步进1Hz)，脉冲持续时间： 1～9999s，脉冲触发方式：手动按钮/TTL电平，50Hz（Max）， 内部触发50Hz（Max)。
EST901-4快速脉冲发生器可用于绝缘材料电荷密度分布测试（PEA），癌细胞、细胞膜的研究，探头响应与带宽测试、TVS, MLV和电磁脉冲保护器件等保护器件的I-V特性测试等。
技术参数
|
脉冲电压： |
开路电压0.1～400.0V连续可调(步进0.1V)； 匹配阻抗50Ω: 输出电压0.1～200.0V 连续可调(步进0.1V)； |
|
脉冲电压输出精度： |
小于5% |
|
脉冲宽度 |
方波50～1000ns（50ns步进）； |
|
脉冲上升沿时间 |
＜350pS；（关键参数） |
|
脉冲极性 |
正、负、正负交替 |
|
脉冲重复频率 |
1~50Hz（步进1Hz）； |
|
脉冲持续时间 |
0~9999秒，任意设置 |
|
脉冲触发方式 |
手动按钮 / TTL电平 50Hz(MAX)，内部触发50Hz（MAX） |
|
界面显示 |
按键操作配合高亮度液晶显示 |
使用方法
开机前或关机前，都应先将电压调到较低（反时针调小），以防止损坏被试验设备或仪器。例如中高档示波器的最大输入电压一般都是小于5V, 如果电压过高，会造成示波器永久损坏！一台高档（采样率20GS/s以上或 带宽2.5GHz以上）示波器的价格都是几十万元。在正负交替脉冲输出时，峰峰值电压Vpp有可能超过800V!如果操作不当，可能不到1秒的亿分之一的时间示波器就损坏了。
北京华晶汇科技有限公司和北京亿艾迪科技有限公司工程师为防止开机时出现意外的高压脉冲，在使用手动按钮触发START/STOP（内部触发）时，为安全，通电开机时，突然断电后再通电，即使忘记将START/STOP关了，都不会有脉冲输出。只有重新按START/STOP启动，才有脉冲输出，以防止产生意外造成损失。
但是，使用外部触（TRIG
IN）发时，只要有外部触发信号，通电、开机、突然断电后再通电时、即使START/STOP处于STOP状态下都会有脉冲输出，此时，脉冲输出完全部外部触发控制，设置时间(9999s)到达设定时间后停止输出也不工作。
1）. 轻触SET键，显示会闪，
2） ^按键调整各位值从1-9.
3) >按键可以移动闪的数位，选择好哪个数字时，再按^键调整各位值从1-9
4） 等几秒后闪字停止，此时会记忆下设置好的时间
5）最大时间为9999秒，最短时间1秒
按下START后，倒计时，从而可以随时知道还剩余多长时间脉冲结束。
当然手动再下START/STOP松开后，脉冲会立即停止，同时重新清零原先剩余的时间，并显示新的计时时间。
顺时或反时调节，可以选择的20个不同脉冲宽度的脉冲输出，从50ns到1000ns
按下(START/STOP), 启动 松开(START/STOP) 停止
但是使用外部触发(TRIG IN)时，不要按下(START)，其启动与停止完全由外部触发信号控制，计时也不工作。
外部触发应注意，开机前一定将电压调到较小值，否则外部触发时，大脉冲输出可能损坏其它设备。
运输会造成仪器永久损坏，而运输造成仪器不在保修范围
无论北京华晶汇科技有限公司和北京亿艾迪科技有限公司将仪器设计与制造得如何结实，如果没有可靠的包装，从车上丢下或任意堆叠都会损坏，这是不可控制。
1. EST901-4脉冲发生器 1台 (送一个20dB衰减器)
2. 使用说明书 1份
3. 合格证，保修卡 1份
4. SMA-N 线 1条

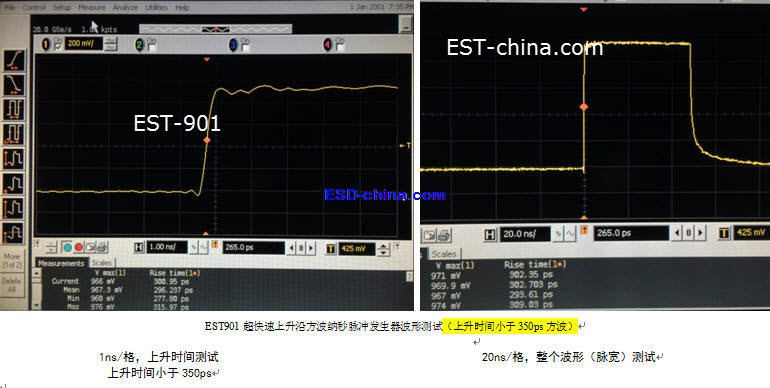

输出波形测试

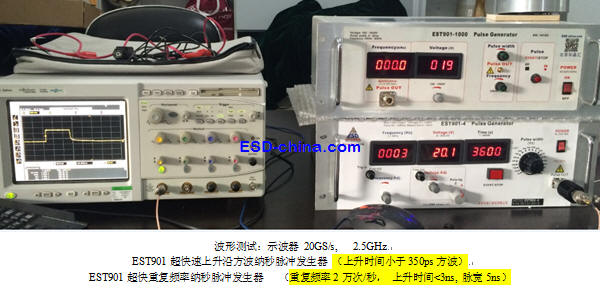

典型测试装置
