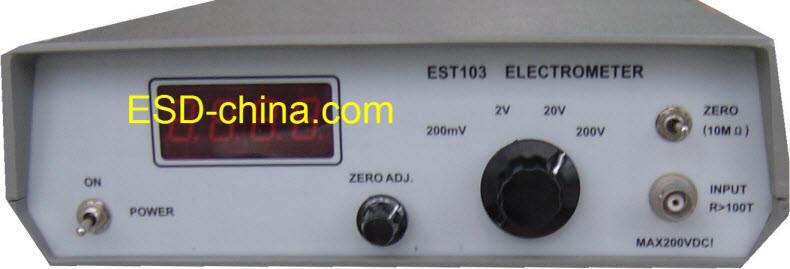

EST103静电计

一、概述

     2014款改进，性能提高，本仪表是在原FS3型静电计和B21型静电电压表的基础上改进后的新型静电计。

二、特点

三、技术指标

1、测量范围：DC±0.0001V ～ ±200V
2、准确度：±（0.5％读数＋2字）
3、输入阻抗：1×10¹⁴Ω（100TΩ）
4、漂 移：时间漂移：24小时小于0.1%;温度漂移小于0.01%/℃
5、电源：220VAC、50HZ 10W
6、质量：2KG
7、尺寸：220mm×230mm×80mm

　

四、典型应用

1、导电和防静电橡胶电阻率测量

国家标准GB11210《硫化橡胶抗静电和导电制品电阻的测定》（标准ISO1853）这种方法又叫四电极方法，因为测量时用两个电源电极和两个电压电极。所以叫四电极，如图示，将试样（10mm～150mm宽，70mm～150mm长，2.4-6.3mm厚)。将相距10mm-20mm的两电压电极放置在试样上把FS3型静电计(标准中仅要求静电计的输入电阻大于1× 10¹¹Ω即可)与两电压电极按图连接好，且电压电极与电流电极的距离要大于20mm以上,施加电压，读取1分钟后FS3静电计的电压,用ＰＢ－12型电流表测出流过试样的电流Ｉ，用下式计算出平均电阻Ｒ： R(平均电阻）＝V（静电计读数）÷I（流过试样的电流）再用下式计算电阻率： 电阻率ρ＝R（平均电阻）×S（测样截面积）÷L(电压电极距离） 利用四电极测量电阻率时一般只能测量电阻率小于1×10⁸Ω.M的材料,要测量电阻率更高的材料,可采用二电极或三电极,使用EST120型高阻计。

2、导电和防静电塑料电阻率测量方法同上

3、测量防静电工作服电荷量

按照国家标准GB12014-89《防静电工作服》或日本JIST8118-1983《防静电工作服》将工作服放入滚筒擦机（需另购）内摩擦使其带电，把带静电的工作服投入法拉第筒内，从FS3型静电计上读出电容C上的电压值V。利用Q＝CV计算电荷量。电容C应选用聚乙烯电容以防漏电，否则读数不稳。
测量纺织品的带电电荷量，可按照国家标准GB/T 12703-91《纺织品静电性能测试方法》进行。

测量防静电工作服及织品时电容C的选择可参考下表：

 复零后可进行下一次测量。若是测量纺织品的带电电荷量，可按照国家标准GB/T 12703-91《纺织品静电性能测试方法》进行。

4、测量各种粉体、液体、固体的带电电荷量

把粉体或液体到入法拉第筒内。测量粉体的带电电荷量时,可根据被测粉体的多少制作不同形状和不同规格的法拉第筒。

5、灵活运用测量微弱电流（皮安表）

方法见下图，用FS3型静电计测出取样电阻R上的电压V，则被测电流I＝V₀/R

    如取R＝10¹⁰，用FS3的2V量程可测量的电流范围为1X10^-14A到2X10^-10A

　  由于输入线及仪器存在一定的电容及电阻，为使充电时间（正比于RC）较短和减小测量的误差，取样电阻R₀不要超过10¹¹次。

6.测量

灵活运用扩大测量范围

6.1　电阻分压测量20kV电压甚至100kV以上的高电压

为了测量超过200V的电压，应采用电阻分压其原理见下图：

             　其中R应采用耐压高于被测电压的高压电阻，被测电压为:

       其中为FS3静电计的读数。

　　由于输入线及仪器存在一定的电容及电阻，为使充电时间（正比于RC）较短和减小测量的误差，取样电阻R₀不要超过10¹¹次。

　　例如，要测量20kV的电压，如果要求静电计上的电压约为2V，则要求R是R₀的10000倍，可取R为10000M(要求耐压20kV)，R₀ 为1M(精密电阻)

6.2电容分压测量20kV甚至100kV以上的高电压

为了测量超过200V的电压，采用电容分压，测电容C的耐压应大于被测电压，其测量原理见下图：

则:

   V0为静电计测得的电压。

例如要测量10kV的静电，可以取C0为10nF(要求绝缘电阻大于1013, C为10pF（要求耐压为20kV以上），此时静电计上的电压1V＝被测电压1kV。要注意的是测量前两个电容要短路放电，而且随着时间增加会因电容漏电或静电计极微弱的电荷泄漏显示会有少量的变化。所以用电容分压时FS3成为可以输入电阻极高的测量高压的接触式测量静电电压表.

 FS3型静电计的应用很灵活，用户可根据需要设计测量原理，但在使用过程中，不应超出FS3型静电计各档的量程，以免损坏仪表。
