EST802高精度(1%)静电放电发生器

ESD Generator Model 802

静电放电模拟器(ESD Simulator),静电放电枪(ESD gun)


符合新IEC61000-4-2,GB/T 17626.2、《电磁兼容 试验和测量技术 静电放电抗扰度试验》
SJ 20154-92 《 信息技术设备静电放电敏感度试验》
等国际国家及电子行业标准

一、概述

电子产品静电放电(ESD)抗扰度试验是电磁兼容性(EMC)的重要的试验之一,随着电子产品的集成度越来越高 和运行速度越来越快以及电磁环境越来越复杂,其标准也必定会越来越严酷。为了满足电磁兼容认证的要求,我们开发了完全满足国家标准GB/T 17626.2和国际标准IEC61000-4-2的要求的EST802静电放电发生器。

EST802静电放电发生器经过多年研究的部分成果,在对 内外种静电放电发生器(静电放电模拟器)进行了大量试验研究后设计研制改进,全部技术指标完全满足并优于国际标准和国家要求,并且为将来的标准升级作好了准备。其试验电压可从0起连续可调且稳定性和精度极高,基本模块完全满足并优于IEC61000-4-2国际标准和GB/T 17626.2-1998国家标准要求,它也可满足其他静电放电标准,

EST802静电放电发生器适用于测试如手机及液晶(LCD)、电脑、识别IC卡等所有电子设备的抗静电放电(ESD)能力。它是一种高性能、高可靠性,使用方便,价格低廉的电磁兼容检测工具 ,得到广大电磁兼容(EMC)和静电放电(ESD)科研人员、技术人员及工作的赞赏。其主机也可以作为一台高精度 1%高稳定性 (0.1%)的正负双性(0~±20KV连续可调 )静电发生器使用,适用于更多的测试和科研。



二、主要特点:

  1. 接触放电(CD)和空气放电(AD)输出电压均0~±20KV连续可调
    适用更多的应用领域以及未来新标准的要求。目前多数静电放电模拟器(发生器)的接触放电(CD)约为9kV,空气放电(AD)电压约为16.5kV.

  2. 数字显示,精度优于1%
    国际/国家标准要求为5%,输出电压连续可调,显示分辨率达10V!( 市场上大多数静电放电模拟器的分辨率只达100V),而且最低电压难以调到200V以下甚至在0.5kV无法继续调低,输出电压稳定性(24小时)高达0.5%,市场上的通常只有5%)。

  3. 可带电工作时任意选择试验电压值和正负极性
    (部分国外静电放电模拟器(发生器)不能带电转换放电极性,只能停机关电后才能转换)

  4. 预置国际/国家标准中的10种放电电压5个严酷度工业级
    让您免去了进行工业级试验时反复调节放电电压值的劳累,使得操作迅速准确更为方便。(部分国外的静电放电发生器没有预置这些常用的工业等级放电电压值,使用时得来回反复调,既累也不准确,有时还得去找标准才知调到多少才符合标准,如工业3级的接触放电电压是多少,而工业3级的空气放电电压又是多少,非一般电子工 程师全记得多个工业级放电电压值,而EST802多种工业等级全预置在主机内,使得非静电放电专业人员操作方便、试验迅速、准确

  5. 优化电路设计,放电波形完全满足国际标准和国家要求

  6. 轻便的静电放电枪,包含放电头时枪的重量小于500克轻便的静电放电枪,使得您试验非常方便,直观,舒适,使您在测试中避免疲劳。可以想像,如果手持一个达几公斤(如手提几磅的热水瓶)的静电枪试验几个小时, 甚至天天要试验,其辛苦与疲劳是可想而知的,会让您累得没有精力分析试验结果.

  7. 使用的安全性和操作的便捷性有机地结合


  8. 放电方式可以单次、1次/秒和20次/秒多种放电脉冲选择。 完全符合标准要求,也可根据用户设计其它放电频率。

  9. 多用途功能,主机可单独作为高精度(1%)、高稳定性连续调节(0~±20kV)的高压电源使用,可用于校对静电电压表及各类试验用.

  10. 交流AC85V-260V/40~65Hz 国际通用电源供电,在任何国家和地区均能直接接电工作

三、主要技术参数

(完全符合或优于国家新标准GB/T 17626.2、国际新标准IEC61000-4-2

  1. 储能电容:  150 pF±10%

  2. 放电电阻:   330 欧姆 ±10%

  3. 充电电阻:  50M~100M欧姆

  4. 放电电流上升沿: 0.6nS~1nS

  5. 输出电压:接触放电:0 ~ ±20KV连续可调
         空气放电:0 ~ ±20KV连续可调

  6. 输出电压示值的容许偏差: <±1% (1 ~ ±20KV) (标准要求±5%)

  7. 输出电压极性:正和负极性(可带电直接切换)

  8. 保持时间: 大于5s,

  9. 放电操作方式:单次放电、1次/秒、20次/秒

  10. 输出电压稳定性: 0.5% (24小时)

  11. 电压显示:3 1/2位发光管时显示,电压显示分辨率:10V (市场上大部分仅100V)

  12. 预置试验等级:按国际电工委员会IEC/EN61000-4-2标准或国家标准GB/T 17626.2-1998要求设计:
    预置国际或国标准8个工业等级放电电压值,使得非专业人员操作极为方便、迅速、准确、安全。
    接触放电等级:1级(±2kV),2级(±4kV),3级(±6kV),4级:(±8kV)和X级(0 ~ ±20KV)任意连续可调
    空气放电等级:1级(±2kV),2级(±4kV),3级(±8kV),4级:(±15kV)和X级(0 ~ ±20KV)任意连续可调

  13. 方便可更换的接触/空气放电头

  14. 放电电流波形及脉冲参数: 满足IEC/EN61000-4-2标准或国家标准GB/T 17626.2-1998要求:


    等级

    指示电压(kV)

    放电的第一个峰值电流(±10%)A

    放电开关操作时的上升时间tr (ns)

    30ns时的电流(±30%) A

    60ns时的电流(±30%) A

    1

    2

    3

    4

    2

    4

    6

    8

    7.5

    15

    22.5

    30

    0.7-1

    0.7-1

    0.7-1

    0.7-1

    4

    8

    12

    16

    2

    4

    6

    8

  15. 工作环境: 温度5-40℃;相对湿度20-80%,无凝露;气压68-106kPa

  16. 供电: 交流AC85V-240V/50Hz

  17. 体积与质量:28cm()x13cm()x28(),约4kg。(注:不同年份出厂的重量可能会有变化)


四、基本配置

     主机:高压发生器和控制器

     放电枪:可更换的放电头

     电源线

     手提箱

下载英文说明:EST802 ESD Generator



其它装备:(可以订做)

静电放电台试、落地式试验配置

其它应用:国家标准《可燃气体探测器》GB15322-2003 静电放电试验部分(新增加试验内容,新增检验项目。与已获得能力认可的GB4715的技术要求、试验方法、检验设备完全相同)

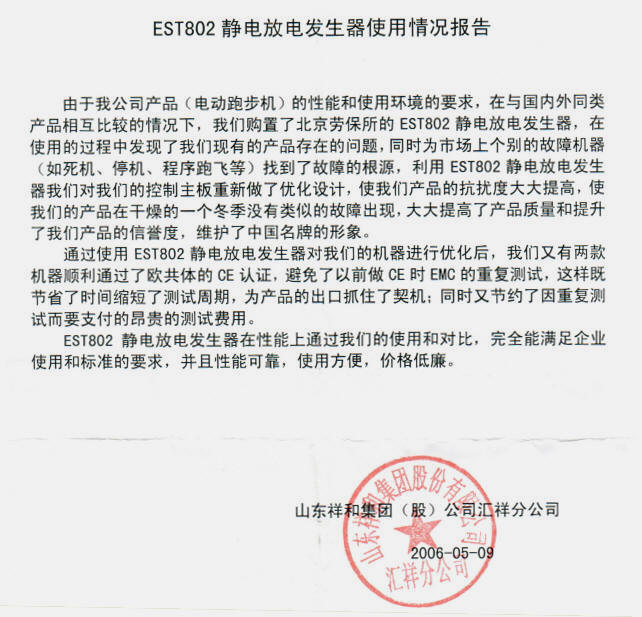

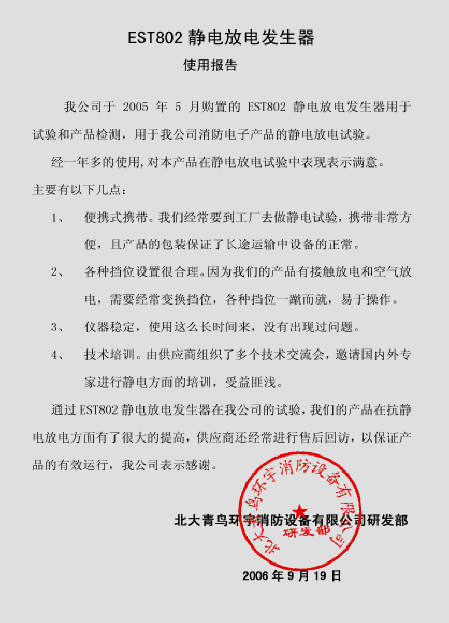

部分用户:(排名不分先后)





更多使用单位:
