EST101防爆静电电压表（带声光报警装置）

2024款 EST101防爆静电电压表（带声光报警装置）

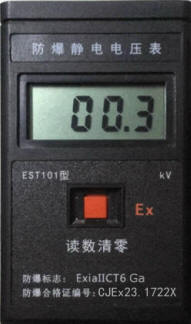

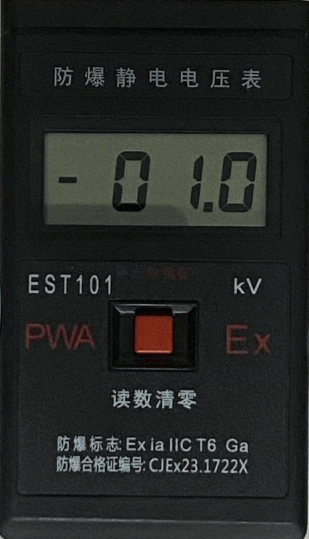

EST101 防爆静电电压表

声光报警、红外测距、自动保持

防爆标志: ExiaⅡCT6 Ga

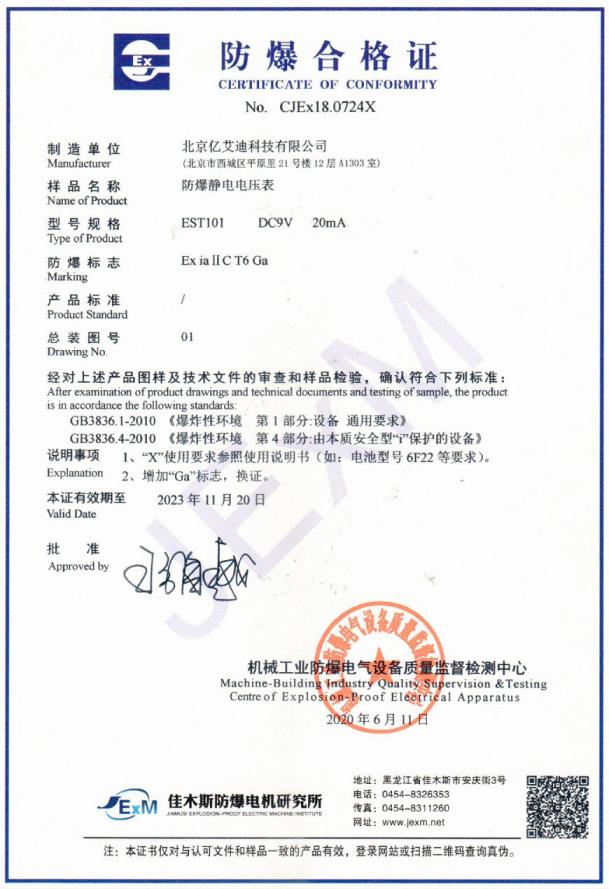

防爆合格证编号：CJEx23.1722X （有效期到2028年）

适用于0区、1区、2区各类爆炸性气体区域

能在T1、T2、T3、T4、T5、T6各类爆炸性气体环境安全工作

全功能款：

声光报警、红外测距对焦、读数自动保持、闲置自动关机、测试永不断电、一键开机，一键清零！

	正负声光报警、报警任意设置
	红外测距对焦、准确测量距离
	读数自动保持、测量更加准确
	闲置自动关机、测试永不断电
	电池欠压显示、正负极性显示

	报警：出厂报警设置为：静电大于1kV或小于-1kV时：闪光静电大于3kV或小于-3kV时：闪光+警报声静电越高，LED闪光越亮，报警声越响

注意：静电有正、负之分，负电压越低，危险性越大。

一技术指标：

1. 防爆标志：ExiaIICT6 Ga (防爆合格证编号：CJEx23.1722X,有效期到2028年12月）

（能在任何爆炸性气体的任何危险性场所使用）

2. 测量方式：非接触式测量，输入阻抗＞1×10¹⁶Ω。
3. 测量范围：0kV～±80kV；
4. 测量误差：±10%±2字；

5. 显示: 3位半(3 1/2)位液晶显示、极性显示、

超量程显示, 电池欠压显示

6. 测量速度：每秒4次
7. 测量距离：100mm～500mm；
8. 工作电源：9VDC。
9. 外形尺寸：116mm×67mm×33 mm
10. 质量：119g （不含电池），（电池：约20g)
11. 红外测距和自动读数保持功能、声光报警功能
12. 可靠性使用次数：≥30000次
13. 工作环境温度：-20℃～55℃；
14. 工作环境湿度：10～90%（40℃）
15. 整机质量保证期为2年
16. 使用寿命不小于 5年
17. 储存寿命不小于 10年
18. 环境湿度 10～90%

19. 闲置自动关机(闲置约90秒）、测试永不断电

20. 电源:6F22型 9V积层电池一节

21. 正负声光报警、报警任意设置

出厂报警设置为：

静电大于1kV或小于负1kV时,LED闪光

静电大于3kV或小于负3kV时,LED闪光同时发声,

静电越高，LED闪光越亮，报警声也越响

北京亿艾迪EST101防爆静电电压表，传承20多年优秀的“防爆静电电压表”的ExiaIICT6优秀防爆性能和产品质。受到广大用户的好评。

“EST101”“防爆静电电压表”,防爆标志ExiaIICT6 Ga(防爆合格证编号：CJEx23.1722X，有效期到2028年12月)。

近期发现个别不法企业以防爆等级低的ExiaIICT4或ExiaIICT5等的"静电测试仪"虚假宣传防爆性能高的“防爆静电电压表”，虚假宣传能在任何爆炸性气体中安全工作。按国家标准GB3836相关标准防爆标志为 ExiaIICT4标志或ExiaIICTT5标志的产品不能在T6类爆炸性气体中使用，否则将存在着火爆炸的危险。

T4和T5标志的设备不能在T6爆炸性气体中使用,

只有T6的才能在任何爆炸性气体中使用!!

　

2024款EST101防爆静电电压表

　

　

　

　

　

2024款 EST101 防爆静电电压表 (带声光报警）

一、概述

EST101型防爆静电电压表是在吸收国内外先进静电仪表的基础上,经广大用户10多年使用并多次改进的新型高性能、低价格静电电压表（静电电位计）。EST101静电电位测试仪防爆性能好,防爆标志为ExiaⅡCT6 Ga。能在各类爆炸性气体（如汽油、二硫化碳、市用煤气、乙烯、乙炔、氢、苯等）的任何爆炸性区域（0区、1区、2区）中使用。防爆检验合格，防爆合格证编号为：CJEx23.1722X，有效期到2028年12月。

目前国内外的静电电压表按是否接触被测物体可分为接触式和非接触式两种静电电压表。由于接触式静电电压表测量时接触被测物体会放电,测量过程就存在放电引燃的危险,所以在危险场所不能使用,国外有的标准就禁止在危险场所使用接触式静电电压表。国内外有许多非接触式静电电压表，但有些不是防爆的，不能在爆炸性危险场所使用。有的探头设计得不合理，其金属部分直接露在外面，有的甚至没有保护措施，这样在测量时若偶然与被测物体接触，则可能会发生放电，有可能造成事故。我们在研究了国内外许多非接触式静电电压表的基础上，设计了＂防放电－自我保护＂的新型探头，开发了EST101型防爆静电电压表，该表的探头置于壳内，且金属探头的外侧有绝缘保护层，这样蕞大限度地减小了放电的概率和减弱了放电的强度，而且仪表本身也不会受到外来静电（如人体触摸探头）的损坏。EST101型防爆静电电压表成为目前国内外防爆性能蕞好的静电电压表，已经取得了国家有关部门的防爆合格证，能在任何爆炸性气体环境中使用。

EST101静电电位测试仪适用于弹药、火工品、石油、化工、纺织、造纸、橡胶、印刷、计算机等行业的科研和生产中测量静电。

本仪表适用于测量带电物体的静电电压（电位）,如导体、绝缘体、及人体等的静电电位。还可测量液面电位及检测防静电产品性能等。广泛适用于石油、化工、油库、消防、电子、国防、航天、天燃气、印刷、纺织、印染、橡胶、塑料、喷涂、医药等科研、生产、储运安全管理部门中有关静电的测量。是现场静电检测的理想仪表。

二.特点

	声光报警
	非接触式测量，测量距离10cm、20cm和50cm，距离越远越安全，距离越近，测量时就会发生危险例如5cm或2.5cm那么近距离测量50kV高压静电时，带电物体对测量仪器放电会发生火花放电危险,存在事故安全隐患

	本质安全防爆型,防爆标志为ExiaⅡCT6 Ga. 防爆合格证编号：CJEx23.1722X (有效期到2028年12月）防爆性能好：适用T1～T6任何爆炸性气体， T4和T5标志的设备不能在T6爆炸性气体中使用, 只有T6的才能在任何爆炸性气体中使用!!
	能在0区、1区、2区的任何爆炸性气体危险场所安全工作
	防爆合格证编号为：CJEx23.1722X (有效期到2028年）

连续取得国家认可防爆合格证书，广泛受到国内外用户欢迎。

	数字显示,分辨率高。
	非接触式测量，对被测物体影响小
	测量准确迅速。测量速率约3次/秒。
	体积小,重量轻,携带方便。
	耗电省。
	有电池欠压显示，确保测量准确。
	使用大规模集成电路。
	用途范围广，使用方便。
	电池自动关机功能（约90秒），节省电池
	通过防静电材料表壳形成接地通路，一般情况下不用专用接地线,使用更方便
	红外测量距离，测量更准确。
	整机质量保证期为2年使用寿命不小于 5年储存寿命不小于 10年

三、主要技术指标

1. 本质安全防爆型, 防爆标志:Ex iaⅡCT₆Ga。
（防爆合格证书编号：CJEx23.1722X，有效期至2028年12月)
2. 测量方式：非接触式测量, 输入阻抗＞1×10¹⁶Ω。
3. 测量范围: 0～±80KV。
4. 测量误差：±10 %±2字

5. 测量距离：100mm～500mm

6. 显示: 3位半(3 1/2)位液晶显示、极性显示、超量程显示, 电池欠压显示，
7. 测量速度：每秒3～5次。
8. 电源:6F22型 9V积层电池一节, 功耗小于 15mW。
9. 电池自动关机节电功能（约90秒）
10. 使用环境：-20℃～55℃，湿度≤90%
11. 仪表尺寸及质量: 116mm×67mm×33 mm
12. 重量：120g

四、典型应用与测量原理

4.1 测量物体表面电位

开机与清零

在远离被测物体（远离被测物体1米以上）或电位为零处（如接地金属体或地面附近）将电源开关拨到ON的位置，此时显示值应为零或接近零（末尾数字不超过3〕。若不为零，可将开关拨回OFF位置（清零与关机是在同一位置，往前拨时稍用力推）后再拨回ON位置。

由于数字仪表的灵敏度和分辨率比指针仪表较高，易受周围静电及操作人员带电的影响，按下测试按键后有时显示不为"000"而有尾数"?"，但其测量误差可以忽略。若对测量结果要求较准确，可从测量读数中减除初始读数。

测量与读数

将仪表由远至近移到离被测物体的距离为10cm处（从仪表前端的凹槽计算测量距离）读取仪表的读数，单位为千伏(kV)。当被测物体的电位变化时，读数也变，为了读数方便，将"读数保持"开关按下，即保持读数不变，可将仪表移到方便读数之处读数。松手后仪表将自动恢复显示。

4.2 检测防静电产品性能

用本表能迅速检测一些防静电产品的性能。用尼龙或塑料薄膜摩擦待检测的纺织品（如工作服、布料）、地板、地毯、工作台、包装箱、泡沫、塑料管元件盒等表面，用EST101防爆静电电压表测量待检测物体的表面电位，如果其表面电位越低（或下降越快），则其防静电性能越好，否则防静电性能不好。

4.3 接触式测量

增加一圆形平板电极，即可以接触测量物体的电位。采用接触式测量,可以测量导体、人体电位和测量油面电位（需要增加较多辅助附件，且操作者要非常有经验才能减小误差），测量油面电位，强力推荐配有接触式测量静电计的完全符合国家标准EST202油面电位系统。在较长时间的测量中（如测量油面电位时），仪表本身的漂移会影响测量的准确度，这时可以读完一次读数后将仪表移开圆形平板电极1米以远处清零后进行下一次测量。每次测量之前都清零，因每次测量时间较短，其漂移就很小，由多次这样测量的结果就可以描绘出过程很长但变化较慢的电位变化曲线。

4.4 测量原理

本仪表传感器采用电容感应探头（本仪表的探头位于仪表的前端，与仪表成一体〕，利用电容分压原理，经过高输入阻抗放大器和A/D转换器等，由液晶显示出被测物体的静电电压，如图1示。为保证读数的准确，本仪表设有电池欠压显示电路以及读数保持等电路。

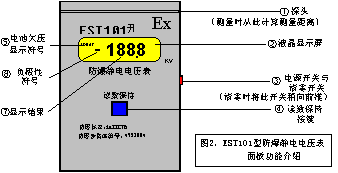

五、面板功能介绍

七、注意事项

1、当显示“LOBAT”符号时，应换电池。本仪表耗电极省，间断使用时一般一年更换一次电池即可。更换电池应在安全场合进行，打开电池盖即可更换电池。本仪表使用一节6F22型9V电池。长期不使用仪表时应将电池取出。

2、当发现故障时，请与本厂维修部门联系进行修理。请勿自行拆卸，以免影响仪表的防爆性能。本表保修期为24个月，在保修期内如发现非人为故障，本厂免费维修或调换。

3、为节省电池，自动电池关机功能，以防忘记关机后将电池耗尽，同时也可以减小漂移的影响。

八、仪表的校对

把高压电源、标准电极板（φ＝400m）和准确度高于0.5％的接触式静电电压表按图示连接。将待校对的静电电压表固定使得其探头与电极的距离为10cm，调整高压电源电压，记录标准静电压表的读数V1和待校正的静电电压表的读数V2。由于本仪表的显示是线性的，即便使用其它的电极（如直径不是φ＝60cm，或形状不是平板的电极），本仪表读数仅相差一个系数 k=V1/V2，计算出这个系数后将测量的读数乘以这个系数 k即可准确地测量其它形状（如管、线或非平面等）、不同大小和按不同距离测量物体的表面电压（电位），若按电场强度校对，则可用于测量静电场强E。若按表面电荷密度校对，则可测量物体的表面电荷密度σ。
