EST108系列静电电压表校准装置

2016款的EST108-20和EST108-30输出电压稳定性更高0.05%，刻度尺精度更高±（0.01) 2010款停止生产

1. 概述

随着工业技术特别是信息产业发展，静电对各部门的影响越来越大，静电电压表和静电场强表使用越来越多，对静电进行定期计量校准、标定检定是确保静电防护的基本条件。EST108系列静电电压表计量装置能迅速准确计量校准、标定检定目前国内外大部分的静电电压表和静电场强表。

2．特点

	既可校准接触式静电电压表，也可校准计量非接触式静电电压表；
	完全符合国家军用标准GJB《非接触式静电电压表校准规程》；
	即可校准静电电压，也可校准静电场强；
	数字显示，分辨率高(EST108-20和EST108-30分辨率达1V)，分辨率和准确度高；
	稳定性好，体积小、重量轻；
	从0起连续可调，计量范围宽；
	多重保护、操作安全放心；
	多功能夹具，可夹圆形或方形及平面的静电电压表、场强表的探头；
	终身维修，免费技术咨询。
	刻度尺误差小于±（0.01～0.1）mm，显示单位即可用英寸，也可切换直接显示mm
	保证获得中国计量院计量证书

EST108-30 (2016款)非接触式静电电压测量仪校准装置

#	技术项目	国家计量标准要求	EST108-30 (2016款)	EST108的优点
1	电压输出范围	（0~30）kV	（0~±30）kV	符合
2	半分钟内电压稳定度	≤0.1%	≤0.05%	符合并优于
3	电压调节细度	≤10V	≤1V	符合并优于一个等级
4	电压输出误差优于	±1%	±0.5%	符合并优于一个等级
5	刻度尺范围	（1~300）mm	（1~300）mm	符合
6	刻度尺误差优于	±（0.1~1）mm	±（0.01~0.1）mm	符合并优于10倍
7	绝缘支架的绝缘电阻	>1TΩ	>100TΩ	符合并优于100倍
8	绝缘支架的耐受电压	>25kV	>50kV	符合并优于
9	距离调节装置的调节细度	≤0.2mm	≤0.1mm	符合并优于

EST108非接触式静电电压测量仪校准装置的其它优点：

刻度尺误差小于±（0.01～0.1）mm，显示单位即可用英寸（方便于计量欧美用英寸规定距离的静电表），也可切换直接显示mm(方便计量国内以国际单位规定的静电表）

1. 绝对安全性：无论操作人员正常操作，误操作或随意操作，甚至用手和身体任何部位接触高压电源输出端，高压线、标准平板电极、直流高压表的任何表面，都不会对操作人员有任何电击和危害，不会对设备造成损坏，绝对保证人员、设备的安全

2. 易操作性：安装简单，设计先进，不可能误接线，接错线，因为接线与插孔是唯一对应的，所以不存在安装接线错误，不可能造成仪器损坏或人员安全的危险、从而保证全安的同时提高工作效率

3. 使用环境条件更广泛：非接触式静电电压测量仪校准规范要求的环境条件为温度20±5℃, 相对湿度30%～70%, 虽然大多数实验室都能达到这样的环境，但是由于EST108-30 非接触式静电电压测量仪校准装置的绝缘支架的绝缘电阻和整个系统电阻比标准要求的高100倍(100TΩ), 因而在更差的环境条件下，或长年使用后，都能保证达到标准的>1TΩ要求。

4. 不需要专用接地线，且保证接地电阻小于1Ω，优于标准要求的小于4Ω，因而为新建或改建实验室节省时间和费用

3．主要技术指标
　

3.1正和负极双极性：

型号	校准范围	准确度	稳定性（24小时）	最小分辨率	主要应用领域
EST108-20	0～±20kV	1%	0.1%	±1V	电子、国防、航天
EST108-30	0～±30kV	1%	0.1%	±1V	电子、国防、航天
EST108-50	0～±50kV	1%	0.1%	±10V	石油、化工、国防
EST108-80	0～±80kV	1%	0.1%	±10V	石油、化工、国防

选型参考：以上3个型号均可以校对正和负极双极性静电电压表校对装置，完全符合国家军用标准GJB《非接触式静电电压表校准规程》要求。

EST108-20或EST108-30标准型主要适用于电子、航天、兵器、国防等与电子元器件、电子设备相关的行业
EST108-50和EST108-80主要适用于石油、化工、油库、消防、天燃气、印刷、纺织、印染、橡胶、塑料、生产、储运安全管理部门中有关静电电压表的校准

更高精度如0.5%或0.1%可订货, 订货约1月

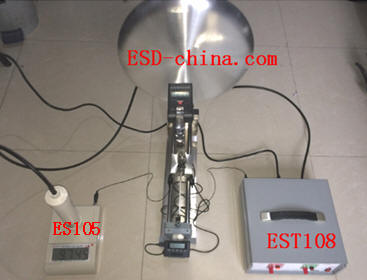

全套包括

	静电标准源
	标准电极
	定位支架
	高精度定位导轨（重复误差小于0.02mm)，
	高精度刻度尺（误差小于0.1mm～0.01mm）等

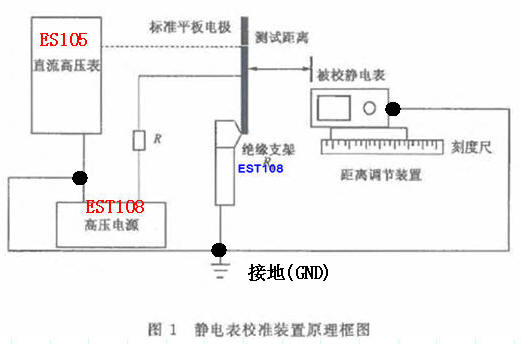

安装与使用：北京华晶汇科技有限公司的工程师提示：所有的接地端(GND)，包括1高压电源地、2高阻高压（ES105）地、3被校静电表或底座地（可以通过夹子接地）等都要连接在一起，与电源保护地或实验室地形成等电位地。

3.2超高电压型：

EST108-120　超高压型

0－＋120kV
或0―120kV

0.1%

数字

＊全套包括静电标准源、标准电极、定位支架等，其它电压等级要求可订做

静电标准源：重量约4～5kg, 标准电极

工作环境：10～40℃，电网电压变化不超过10%

更高精度如0.5%或0.1%可订货, 订货约1月。

部分客户：

中国计量科学研究院

北京航天计量测试技术研究所

苏州赛宝校准技术服务有限公司

深圳莱克恩测试技术有限公司

吴江市计量测试所

惠州市世海电子有限公司

广州市力准仪器有限公司

上海计量测试研究院

煤炭科学研究院重庆分院

中国电子科技集团49所

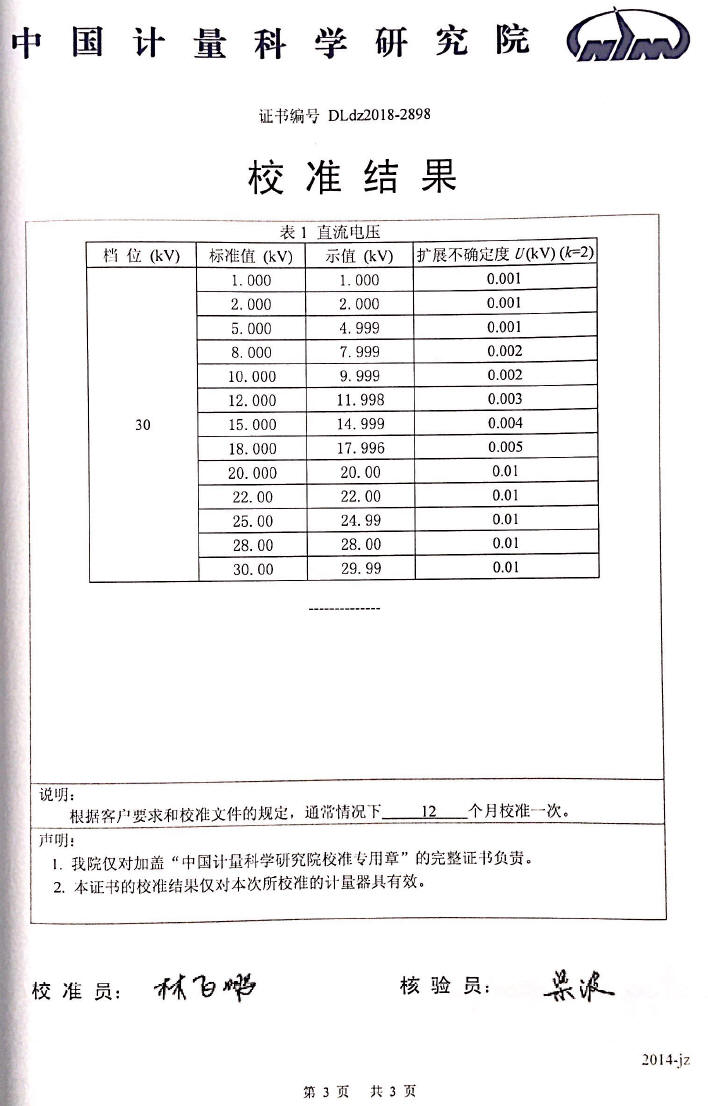

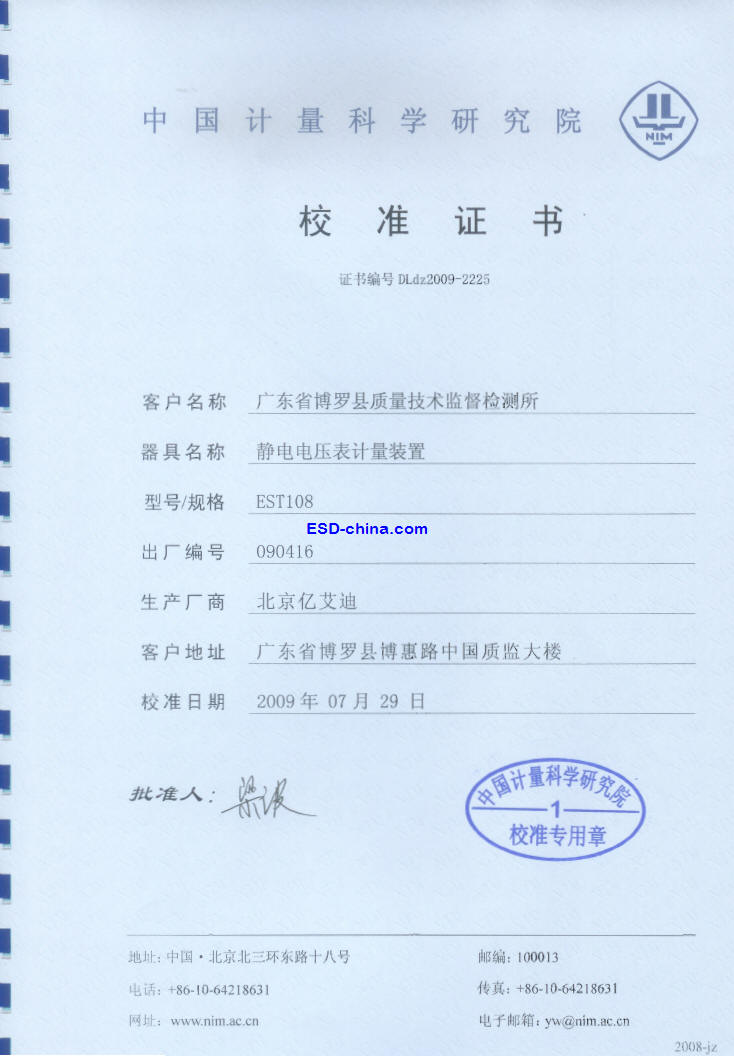

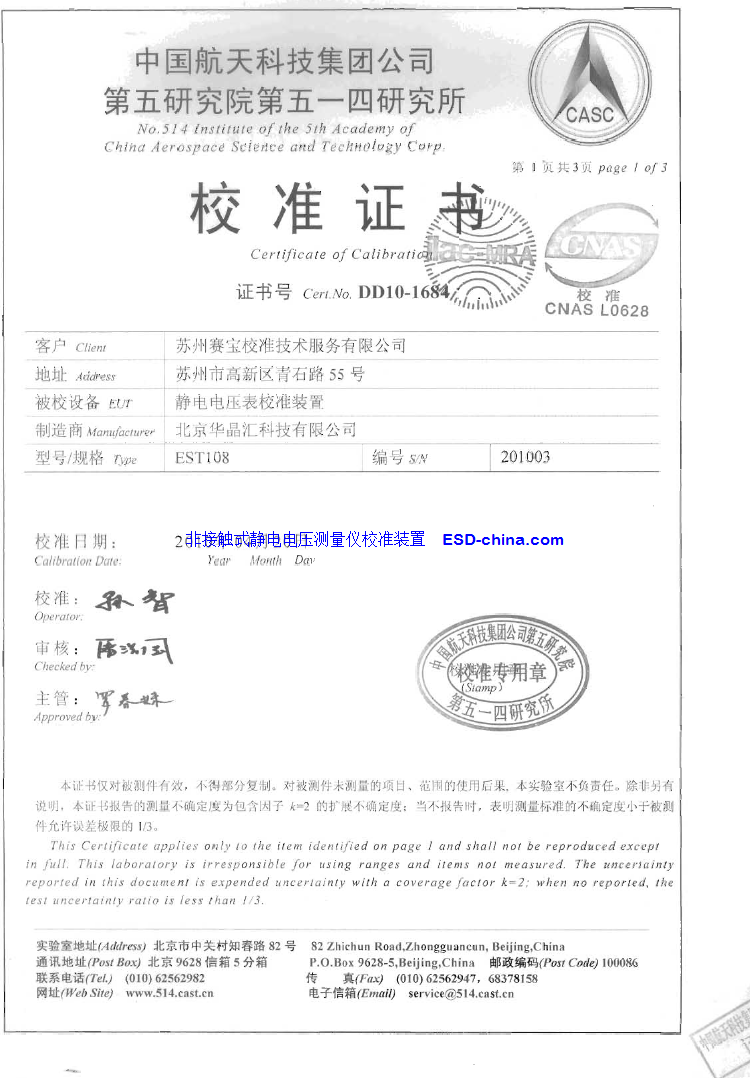

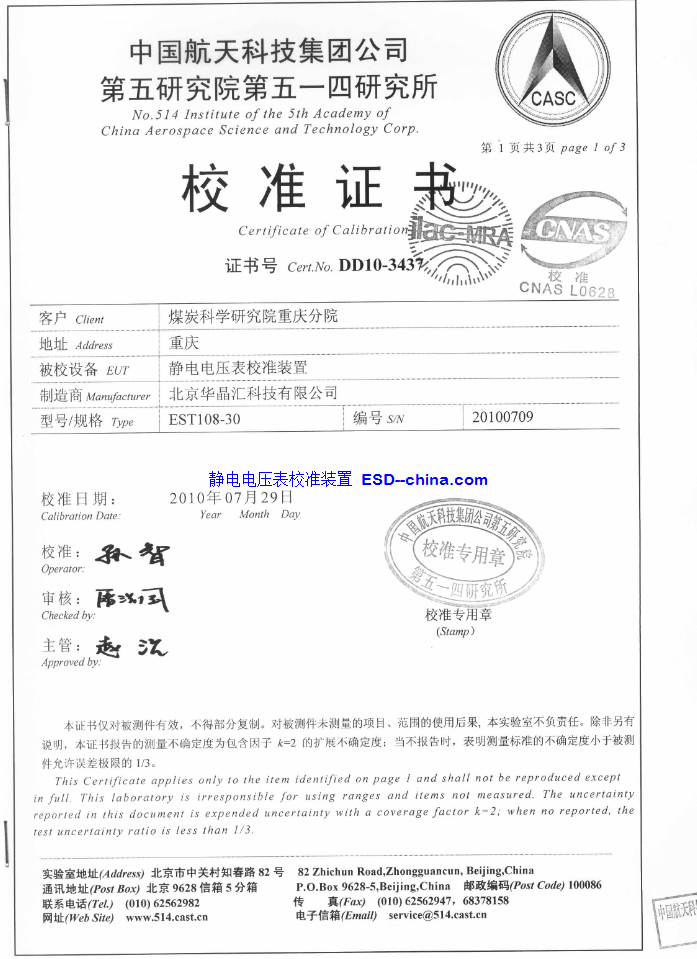

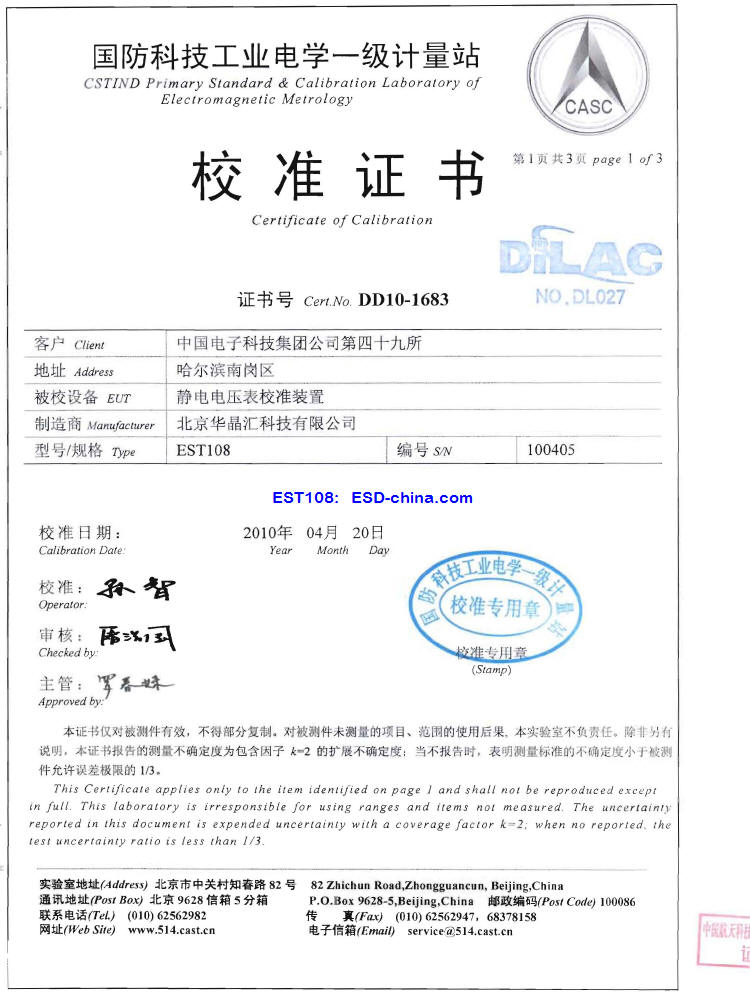

部分证书：
