EST406(多通道）计算机数据采集与软件系统

EST406-1(单通道）计算机数据采集与软件系统

USB数据采集器安装与使用简要说明 (PDF)

USB数据采集卡与软件详细使用说明书 (EST406)

特点：

A/D转换分辨率16位，采样精度非常高

采用数字光电隔离技术，抗干扰能力强

USB总线兼容　可在笔记本和各式台式电脑中使用。

多路模拟信号输入通道，可处理多种电信号

记录数据长度可以无限长，仅受计算机的内存及硬盘容量限制

技术参数：

模拟电压输入范围 ±5V或0-10V

A/D转换分辨率 16位

采集速度 总采样速度100KHZ，板上带4K缓存

模拟量输入阻抗 100千欧

数据触发方式 连续采集，可以用软件判断进行触发，可以任意触发

A/D综合误差 +3LSB。当量程是10V时，相当于1毫伏的误差

模拟信号输入接头 AD板上为40芯扁平线接头，如果配用外壳，外壳上有端子和37芯电缆两种接口方式

开关量接口

以太网接口或USB接口

采集器供电 不需要外部供电，直接用计算机USB口进行供电

工作温度 0－50℃

1.基本版功能：

连续记录器：任意通道显示；多种时间尺度显示；不丢点连续采集、显示；

全功能的双踪示波器：任意通道中选择显示1~2通道；支持模拟量、开关量；任意放大倍数；锁相功能；波形运算功能；波形局部细化功能；超快速波形显示；

支持模拟量、开关量、脉冲量、频率、热电偶、Pt电阻等多种信号的采集、显示、处理；

可以进行采样数据的在线滤波功能(有限冲击响应(IIR)滤波)

可以进行采样数据的在线重采样功能(重采样倍数2~1000倍，可选保留1个点或平均值)

图形、文字方式的波形灵活表现；

显示波形在时间范围上连续推进、自动播放；

强大功能的瞬时值计算和显示；

支持USB,PCI,ISA采集板；灵活配置所有属性；自动记忆所有配置；

波形保存、重显示、剪贴板、打印机输出；

2.网络支持功能：

通过网络，遥控远程计算机上网络系统的启动、停止、配置；

通过网络，实时、连续监视远程计算机的所有采集数据和过程；

同一程序内含服务器、用户端功能；支持1对多的配置模式；

支持局域网、远程拨号网络、无线网络各种网络方式。

3.连续保存功能：

在连续采集的同时，采集数据连续存储在硬盘中，最近的数据还同时、实时地显示在屏幕上；实现全功能的、数字化的、长时间波形记录器；

采集记录的时间长度仅受限于硬盘容量；与内存容量无关；

可以支持上百kHz采集率下的不丢点连续记录；

记录的数据可以重新调出显示、分析；

记录的数据可以通过第9项功能进行重放，可实现试验过程在办公室的重现。

4.连续保存安全备份功能：

在连续保存功能的基础上，对保存数据进行定时备份，即使计算机由于人力不可抗拒因素死机，记录的数据也不丢失；

对野外长时间记录、关键数据的记录很有意义。

5.触发记录功能：

在连续采集的同时，可设定采集信号大于、或小于某阈值时，触发自动保存功能，把触发点之前和之后指定时间长度的波形保存到文件；

触发条件可灵活组态；保存时间长度也由用户灵活设定；可多个触发条件同时有效；

开关量状态也可做为触发条件；

可连续触发、连续保存；支持任意多通道、高至几百kHz的采集率；

记录的数据可用于过后的再显示、分析、波形回放。

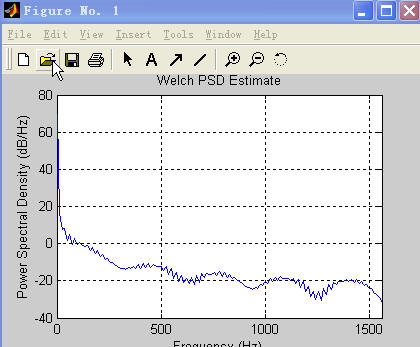

6.频谱分析功能，直接MATLAB处理：

对采集的数据、保留的历史数据，可直接进行相关分析、谱分析等各种谱分析功能；

还可直接送到MATLAB环境，通过任意MATLAB命令进行进一步的分析、处理。

7.数值滤波功能：

对记录的采样数据，可进行中值滤波、低通、高通、IIR滤波、数值积分、数值微分等数值分析、滤波处理；

 数值滤波后的数据可以同屏与滤波前的数据进行对比、比较、分析。

8.历史数据回放功能：

对触发记录、连续保存、手动保存的历史采样数据文件，通过历史数据回放功能，可以逐块地由软件象采集真实数据一下，重新由软件显示、处理；由此可以重现试验过程、检验各种功能、验证用户的各种设置，如触发条件等；

在软件模块方式中，用户可以进一步对软件采集的数据进行进一步分析、处理，历史数据回放功能能让用户在试验前就调试程序、在试验后反复用试验数据验证、改善算法，即用实际数据仿真试验，减少试验成本、重现关键试验的过程。

9.组合面板显示功能：

在采集的同时，不但可以以曲线方式观察采集结果，还可以以显著的大字体表格方式观察采集结果，便于在试验现场、远距离观察汇总的结果；

显示窗口的大小、字体大小、显示项目的数量和内容，用户自由设定；

可显示采集的最新值、平均值、最大值、最小值；

可设定报警条件，显示值达到报警条件时，显示内容变色报警，更直观、高效。

10.第二波形窗口功能：

在标准功能中，可以灵活地选择显示任意通道、任意时间范围、任意放大倍数，在第二波形窗口，您还可用类似方式、选择采集波形的另一套独立的显示视图(通道、时间范围、放大倍数)，因此，可以以多视角同时观察采集波形；

第二波形窗口也是实时、连续、快速的。

11.X-Y图显示功能：

显示多个通道随时间变化的波形，X-Y图在新的窗口以任一通道采集结果为X轴、其它任意通道为Y轴，显示各通道之间的相互关系；

X-Y图是实时、连续显示的；

可同时显示多个X-Y图；

X-Y轴的范围、放大倍数可任意指定。

12.定时记录功能：

自动在每天的固定时刻、或每小时的固定时刻、或每分钟内的固定时刻开始保存指定时间长度的采集波形；或每过指定时间长度就周期性地保存指定长度的采集波形；

可同时定义10个不同的定义，满足您的各种要求；

具有连续保存的安全备份功能时，还可在记录时进行安全备份。

13.内置FFT分析功能：

您的机器上不需要安装MATLAB环境，就可以进行基于FFT的各种谱分析；

在实时显示采样波形的同时，对当前显示通道、显示时间范围的波形进行实时谱/相位/相关分析；

可设定实时谱分析，或采样停止后，对当前显示通道、显示时间范围的采样数据瞬时进行谱/相位/相关等分析；

可对多通道同时进行谱分析，同时显示多通道分析结果；

谱分析图形可拷贝、编辑。

14.软件模块功能：

 以DLL方式的软件模块提供以上全部功能；

用户编制简单的程序就可实现强大的数据采集、处理、显示程序系统；

用户可在线地对采集数据进行进一步分析、处理、保存，编程框架十分灵活、方便，可实现许多功能，采集、显示、处理、数据吞吐量等性能十分强大；

可用C/C++、VB等编程环境。

15.电力系统专用功能：

具有以上的全部功能，具有触发记录、网络功能；

具有专门针对电力系统机组录波的二十多种录波算法(触发记录)；

具有针对电力系统的多种专用分析工具(滤序、谐波、有功无功分析等)；

能对录波算法的触发情况进行重新分析、定位的分析功能；

 有专门的录波控制面板。

16.高精度AD(超过16位)的版本：

具有以上各版本的所有采集、分析、记录、显示功能；

支持超过16位(直至32位精度)精度的AD转换器(需专门的硬件和驱动程序支持)；

可以支持板内的程控放大器的透明使用；

可以支持高精度采集模块。

订货说明： 请说明是台式机或笔记本电脑，电脑可以自己配或利用现有的电脑，但推荐电脑一起配以便与软件兼容。

EST406计算机数据采集与软件系统界面
