EST806A电火工品静电感度试验仪（替代JGY-50II静电感度仪JGY-50III静电感度仪）
　

高精度，高稳定、更安全的新第五代静电感度仪

本试验仪是电火工品静电感度试验设备，用于测量电火工品，电雷管，火炸药等静电感度的精密测量仪器。性能优于国军标要求，同时符合国军标和美军标。

一、特点：

	全自动放电处理技术，更换电容器、电阻、改变电源极性、调节静电电压表量程等操时，自动放电处理技术，避免了操作人员误操作的危险静电，无论操作人员正常操作还是误操作，全自动放电处理技术完全保证了操作时人员的安全。
	高精度，高分辨率, 准确度高达±0.5%，比军标的分辨率高10倍
	高压输出稳定性， 30分钟漂移不大于±0.5%, 比军标的稳定性高10倍
	高压开关：输出的漏电压为0V，更安全
	自主完全研制，售后服务有保障
	提供产品服务，也提供技术支持
	预置的抗人体静电试验和静电感度试验快捷模式，使用更方便，工作效率更高。
	大功率无感脉冲电阻，高压无感电容、进口高压开关，使用寿命更长、放电波形更好。

爆炸箱与主机的距离标配为3米

订货时，可以根据需要延长到10米.如果有需要，可以采用抗干扰性强的光纤，可延长到20公里

本试验仪采用全自动消电安全技术，完全符合并优于国军标电火工品静电感度要求的技术指标要求和波形时间特征要求，用于测量电火工品，电雷管，火炸药等静电感度的精密测量仪器。其主要技术指标如精度和稳定性比军标要求高。

一、 技术指标：

1. 直流高压电源：输出电压0kV～±30.0kV范围连续可调,输出最大电流1mA,精度±0.5%,正负极性独立输出; （华晶汇高精度电源优于标准要求±5%的10倍）

2. 空载高压输出稳定性，当输出30kV以内时，30min电压漂移不超出输出值的0.5%, （华晶汇高稳定电源优于标准±5%的10倍）

3. 高压开关：耐压30kV以上，当开关未闭合时，高压输出的漏电压为0V，（华晶汇全自动放电处理技术绝对保证操作人员的安全）
注：标准要求为“高压输出的漏电电压应不大于充电电压的5%”, 例如当充电到30kV时，5%的漏电电压达到1500V!

1500V的漏电电压对操作人员、对火工品都是相当危险的，亿艾迪将EST806A漏电降到了0V，完全保证操作人员的安全）。

4. 电容器：耐压30kV以上，标配500pf±25pf, 其它值可订货，采用进口无感脉冲电容，保证了电容放电的寿命和准确度以及波形特证，并便于随时检查和更换电容器;

5. 放电电阻：阻值为5000Ω, 功率为5W, 采用进口无感脉冲电阻，保证了电容放电的寿命和准确度以及波形特证，便于随时更换和检查电阻;

6. 静电电压表：量程不低于30.0kV, 精度为0.5级高压输出显示：数字显示，分辨率达10V, 准确度达1%

7. 整机放电回路电感值小于5μH。

8. 预置的抗人体静电试验和静电感度试验快捷模式，使用方便快捷，工作效率更高。

9. 华晶汇全自动放电处理技术，减少了操作人员在更换电容器、电阻、改变电源输出极性、调节静电电压表量程等操时，用专用的绝缘棒进行放电处理，避免了操作人员误操作的危险静电，无论操作人员正常操作甚至误操作，绝对保证了操作时人员的安全的同时，也极大的提高了工作效率。

10. 防护板:防护板满足危险场所人体防护要求

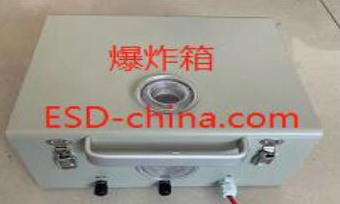

11. 防爆箱：全钢结构（带有观察窗和泄压）或全透明两种任选一个。

12. 选配件：高压探头：带宽不低于75MHz, 上升时间小于4ns,峰值电压不低于40kV.

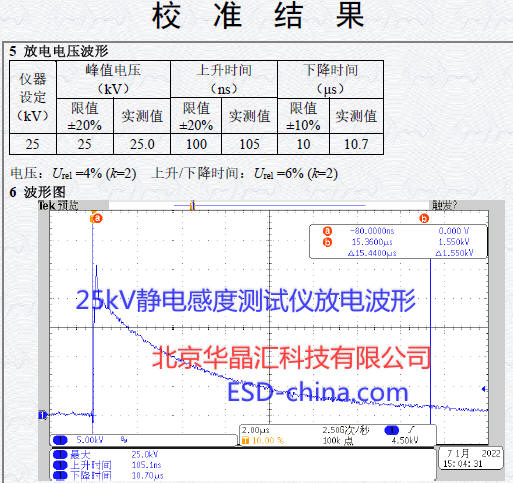

25kV实测放电波形
