EST883B 静电放电模拟器
(HBM/MM/CDM,0～±16000V)
（电子元器件静电放电敏感度分类试验专用）
(HBM：0～±20000V， MM：0～±2000V CDM：0～±2000V)
EST883B半导体静电放电发生器 pdf
（电子元器件静电放电敏感度分类试验专用）
一、概述
二极管、三极管和集成电路等电子元器件静电放电敏感度要用EST883静电放电模拟器，它是是专门为测量元器件的静电放电模拟器，它输出电压范围宽 HBM（0～±20000V)， MM:0～±2000V，CDM：0～±2000V，精度高(0.5%),分辨率高(1V),其输出电压和波形符合美国军用标准MIL-STD、 国家军标GJB、ESD协会、JEDEC, IEC等标准 的 微电子器件试验方法和程序 静电放电敏感度分类标准要求、半导体分立器件试验方法 静电放电敏感度分类
EST883静电放电模拟器，能测试从二极管、三极管到各种IC的静电放电敏感度
l 完全符合国内外新ESD标准
l 主要器件美国进口
l 超亮LED显示器，高精度超稳定高精度双级控制输出电压
1. 主要组成：超亮LED显示器，高精度超稳定双级无级调节电子式高压电源，内置温湿度传感器，标准的阻容网络、美国进口的主开关等
2.采用比液晶显示器（LCD）更亮的自发光LED红色数码管，人眼对红色光源比LCD更灵敏，所以显示更醒目易见，读数准确更清楚
3.通用的工作电源：AC100～240V, 50/60Hz. 全世界各地适用，适用更广泛，使用更方便
4. 工作温度：0-40度 相对湿度：20-80% LED比LCD适应环境范围更宽，
5. 自任意设置和切换单次放电、连续放电，手动操作，自动放电
6.
输出电压:
HBM: 0～±20kV,
7. 输出电压精度：0.5%读数+0.2%FS， 采用双级无级调节，精度更高，操作更简便，工作效率更高，比有国家标准精度高
8. 输出电压极性: 正或负及0
9. 放电次数设定：1-9999
10. 放电间隔：0.01秒步进精确数码设置， 大99.99秒，方便任意设置
11. 一键STARE/STOP(启动/停止) 简易完成测试
12. 准确度优于新标准美国、IEC、中国等各标准
相关链接：
EST883A HBM/MM静电放电模拟器
(0～±20000V)
HBM和MM两种放电模式
EST883B HBM/MM/CDM静电放电模拟器
(0～±20000V) HBM，MM和CDM 3种放电模式
EST883C CDM静电放电模拟器
(0~±2000V)
只有CDM 放电模式
（注）可根据用户订做其它模型如机器模型(MM)或其它特殊要求模型的储能电容、放电电阻和充电电阻要求的静电放电模拟器
相关链接：

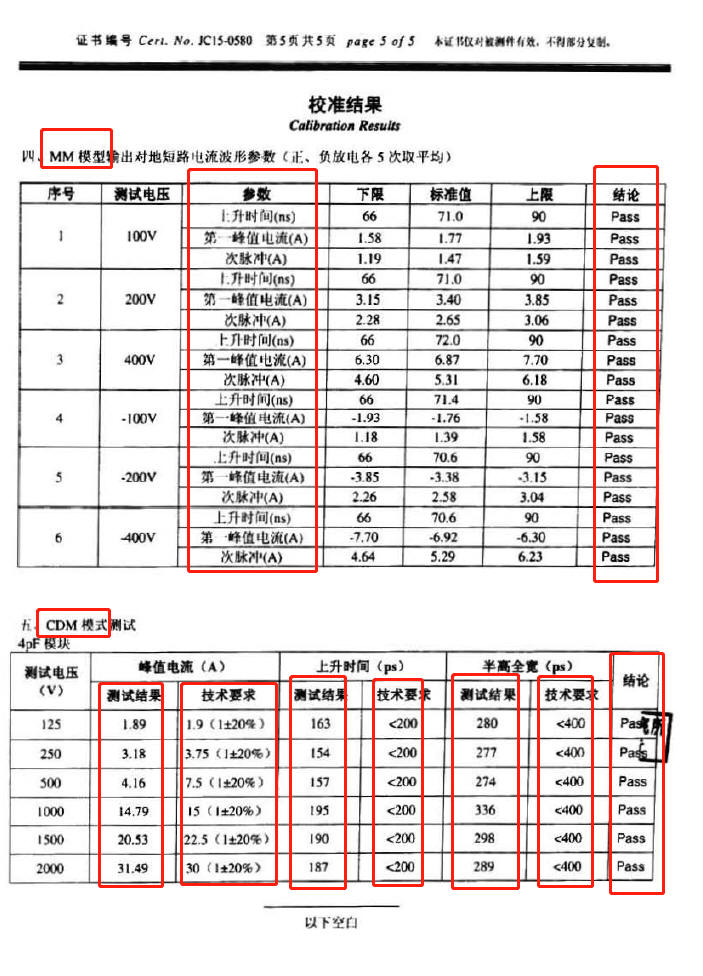

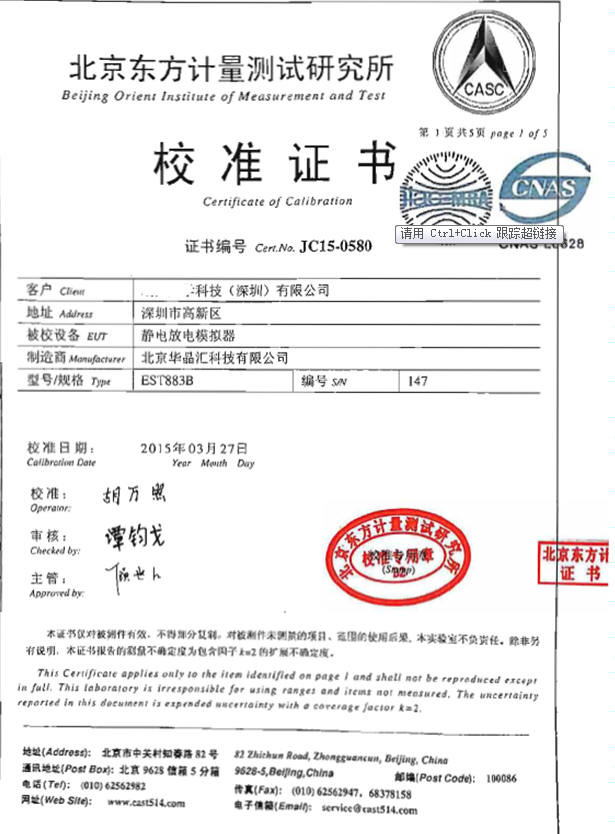

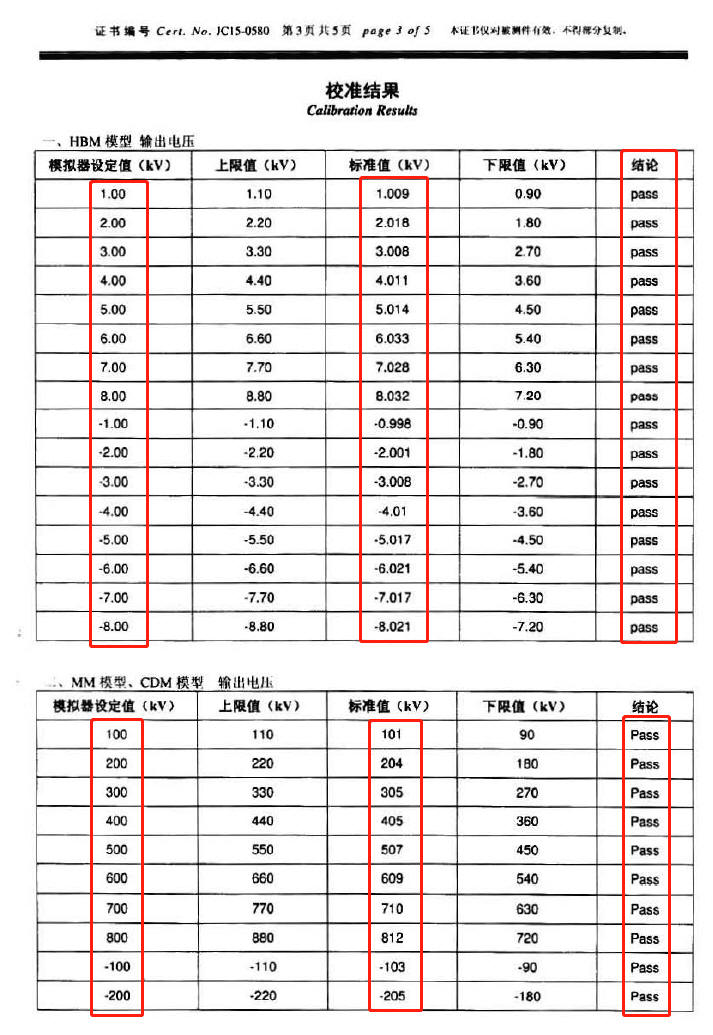

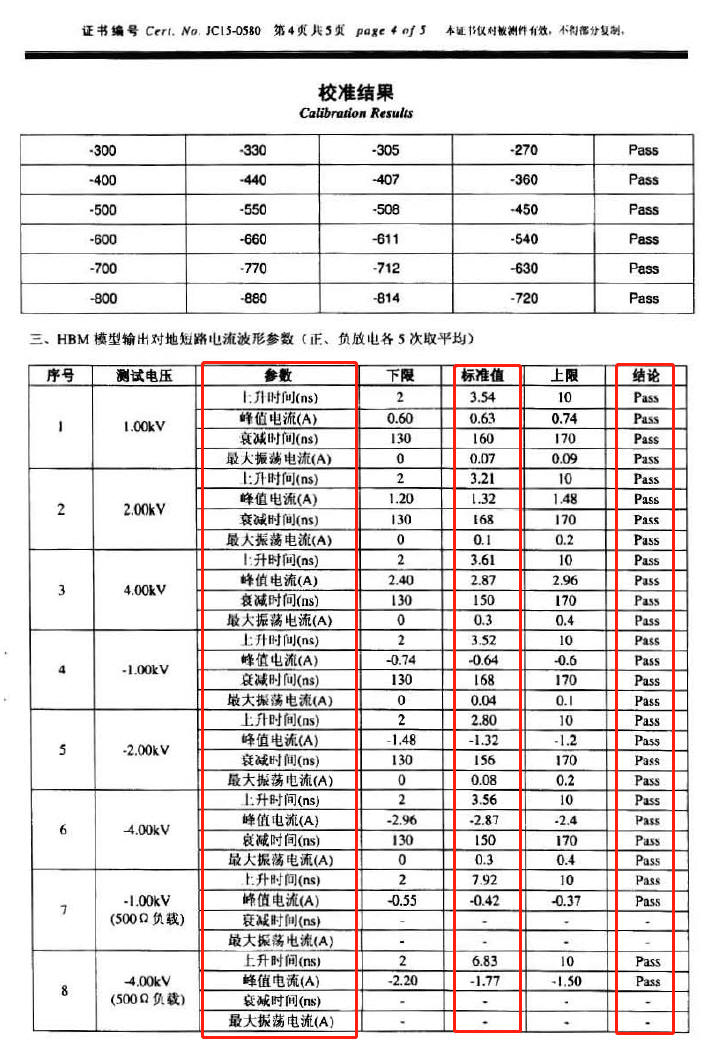

EST883B静电放电模拟器校准证书
