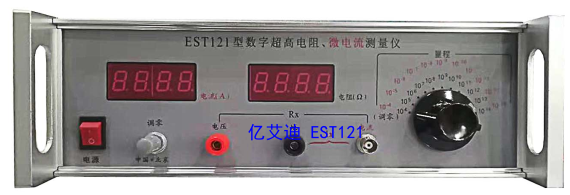

EST121型数字超高阻、微电流测量仪

一、概述

EST121型数字超高阻、微电流测量仪采用了大规模集成电路,使仪器体积小、重量轻、准确度高。以双3.1/2 位数字直接显示电阻的高阻计和电流。量限从0.01×10⁴Ω ～1×10¹⁸ Ω，电流测量范围为2×10^-4 ～1×10^-16Ａ。机内测试电压为10/50/100/250/500/1000V任意可调。本仪器具有精度高、显示迅速、性好稳定、读数方便，

EST121型数字超高阻、微电流测量仪适用于防静电产品如防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等电阻值的检验以及绝缘材料和电子电器产品的绝缘电阻测量。本仪器除能测电阻外，还能直接测量微弱电流。

EST121型数字超高阻、微电流测量仪完全符合并优于国家标准GB/T 1410-2006《固体绝缘材料体积电阻率和表面电阻率试验方法》和美国标准ASTM D257《绝缘材料的直流电阻或电导试验方法》等标准的要求。

EST121型数字超高阻、微电流测量仪其准确度优于标准要求:适用的主要标准：

	GB/T 1410-2006 固体绝缘材料体积电阻率和表面电阻率试验方法
	GB 12014 防静电工作服
	GB/T 20991-2007 个体防护装备鞋的测试方法
	GB 4385-1995 防静电鞋、导电鞋技术要求
	GB 12158-2006 防止静电事故通用导则
	GB 4655-2003 橡胶工业静电安全规程
	GB/T 12703.4-2010 纺织品静电性能的评定第4部分电阻率
	GB/T 12703.6-2010 纺织品静电性能的评定第6部分纤维泄漏电阻
	GB 13348-2009 液体石油产品静电安全规程
	GB/T 15738-2008 导电和抗静电纤维增强塑料电阻率试验方法
	GB/T 18044-2008 地毯静电习性评价法行走试验
	GB/T 18864-2002 硫化橡胶工业用抗静电和导电产品电阻极限范围
	GB/T 22042-2008 服装防静电性能表面电阻率试验方法
	GB/T 22043-2008 服装防静电性能通过材料的电阻(垂直电阻)试验方法
	GB/T 24249-2009 防静电洁净织物
	GB 26539-2011 防静电陶瓷砖 Antistatic ceramic tiles
	GB/T 26825-2011 抗静电防腐胶
	GB 50515-2010 导(防)静电地面设计规范
	GB 50611-2010 电子工程防静电设计规范
	GJB 105-1998-Z 电子产品防静电放电控制手册
	GJB 3007A-2009 防静电工作区技术要求
	GJB 5104-2004 无线电引信风帽用防静电涂料及风帽静电性能通用要求

二、主要特点

电阻测量范围宽 0.01×10⁴Ω ～1×10¹⁸ Ω

电流测量范围为 2×10^-4Ａ～1×10^-16Ａ

体积小、重量轻、准确度高

电阻、电流双显示

性能好稳定、读数方便

EST121型数字超高阻、微电流测量仪所有测试电压(10/50/100/250/500/1000V) 测试时电阻结果直读，免去老式高阻计在不同测试电压下或不同量程时要乘以系数等使用不便的麻烦，使测量超高电阻就如用万用表测量普通电阻样简便。

EST121型数字超高阻、微电流测量仪既能测超高电阻又能测微电流

EST121型数字超高阻、微电流测量仪适用范围广:适用于防静电产品如防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等电阻值的检验和电子电器产品的绝缘电阻测量

三、技术指标

1.电阻测量范围： 0.01×10⁴Ω ～1×10¹⁸Ω。

2.电流测量范围为: 2×10^-4A～1×10^-16A

3. 双表头显示: 3.1/2位LED显示

4. 内置测试电压：10V、50V、100V、250、500、1000V

5. 基本准确度：1%

6 使用环境: 温度：0℃～40℃，相对湿度<80%

7 机内测试电压: 10/50/100/250/500/1000V 任意切换

8.供电形式: AC 220V，50HZ，功耗约5W

9. 仪器尺寸: 285ｍｍ× 245ｍｍ× 120 mm

10.质量: 约2.5KG

四、工作原理

根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定，通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出，由于电流I是与电阻成反比，而不是成正比，所以电阻的显示值是非线性的，即电阻无穷大时，电流为零，即表头的零位处是∞，其附近的刻度非常密，分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计是精度差、分辨率低。

EST121型数字高阻计是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高(专利)，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。
