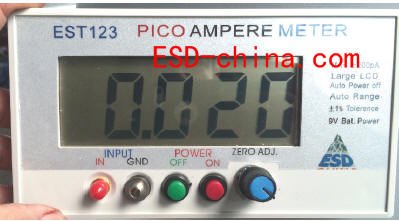

EST123型微安电流表
(
PB-12型)

一、概述

本仪表具有测量范围宽、准确度高、数字显示、分辨率高等特点。

符合标准ISO1853导电和防静电橡胶—电阻率测量的要求(ISO 1853)。

符合国家标准GB4386-84防静电胶底鞋、导电胶底鞋的要求(GB 4385)。

符合国家标准导电和防静电塑料电阻率测量的要求。

模拟输出,可直接与EST406-1相接后在任何电脑上显示、记录和存取打印数据、波形等



二、技术指标

 1、测量范围:DC±10nA×±200mA

 2、准确度:±(0.5%读数+1字)

 3、输入端最大电压降:小于200mV

 4、电源:220VAC/50Hz/5W

 5、质量:1.5KG

 6、尺寸:220mm×230mm×80mm



三、使用方法

 1、将测量电缆线与仪表输入端连接好。连好电源线。

 2、开启电源,显示器应发红光。

 3、将输入线短路。调整“调零”使显示为000

 4、根据被测电流的大小,选择合适的量程(被测电流不应超出量程范围,否则易损坏仪表)。超出范围时显示“1”。

四、注意事项

 1、不允许测量超出该量程的电流,否则有可能损坏仪表的输入级,超出该量程时应换较大的量程。(超出范围时显示“1”)。

 2、一般测量电缆线的芯线接被测电流的输入端,屏蔽线接地。否则显示的电流极性与实际相反,且在测量微小电流时外来干扰会使读数不稳。

3、应避免带高电压的物体及人体对输入端放电。以免损坏仪表。



五、典型应用

1、导电和防静电橡胶、塑料—电阻率测量

(标准ISO1853)这种方法又叫四电极方法,因为测量时用两个电压电极和两个电流电极。所以叫四电极,如图示,将试样(10mm150mm宽,70mm150mm长,2.4-6.3mm)。将相距10-20mm的两电压电极放置在测样上,把FS3型静电计(另购)与两电压电极按图连接好,且电压电极与电流电极的距离要大于20mm以上,把PB-12型电流表串在A的位置,施加电压,读取1分钟后FS3静电计的电压V和电流表上的电流I,用下式计算平均电阻:

    R(平均电阻)=V(静电计读数)÷I(流过试样的电流)

    再计算电阻率:

    电阻率ρ=R(平均电阻)×S(测样截面积)÷L(电压电极距离)

 利用四电极测量电阻率时一般只能测量电阻率1×108Ω.M以下的材料,要测量电阻率更高的材料,可采用二电极或三电极,使用EST120高阻计。

2、测量防静电胶底鞋、导电胶底鞋的电阻

(国家标准GB438684)按下图把PB-12型电流表串在A的位置,用电压表V测量电压,施加电压,读取电压V和电流表A上的电流I,用下式计算电阻:

             R(鞋的电阻)=V/I



EST120型高阻计(内部有直流电压源及电流测量单元,直接完成直流电压V和直流电流测量且直接显示电阻)可以直接测量防静电胶底鞋、导电胶底鞋的电阻。



说明:

  也完全可以用性能极好的EST122 皮安电流表代潜
